Resum de l'article: A Vàlvula de globus de segellat durestà dissenyat per a sistemes de canonades industrials on són essencials un tancament fiable, una regulació precisa del flux, una resistència a altes temperatures i una durabilitat a llarg termini. Amb un segellat metall a metall i superfícies de segellat de cara dura, aquesta vàlvula és especialment adequada per a serveis exigents que involucren vapor, petroli, gas, mitjans abrasius i fluids industrials d'alta pressió.Huaduofereix solucions de vàlvula de globus de segellat dur dissenyades amb diversos materials del cos, classes de pressió, opcions de connexió i mètodes d'accionament per a diverses aplicacions industrials.
Taula de continguts
- Què és una vàlvula de globus de segellat dur?
- Com funciona una vàlvula de globus de segellat dur?
- Quines són les característiques clau?
- Quines especificacions tècniques haurien de tenir en compte els compradors?
- Segell dur vs. Vàlvula de globus de segell suau: quina diferència hi ha?
- On s'utilitzen les vàlvules de globus de segellat dur?
- Com heu de seleccionar la vàlvula adequada?
- Per què considerar Huadu com a fabricant de vàlvules?
- Preguntes freqüents
- Conclusió

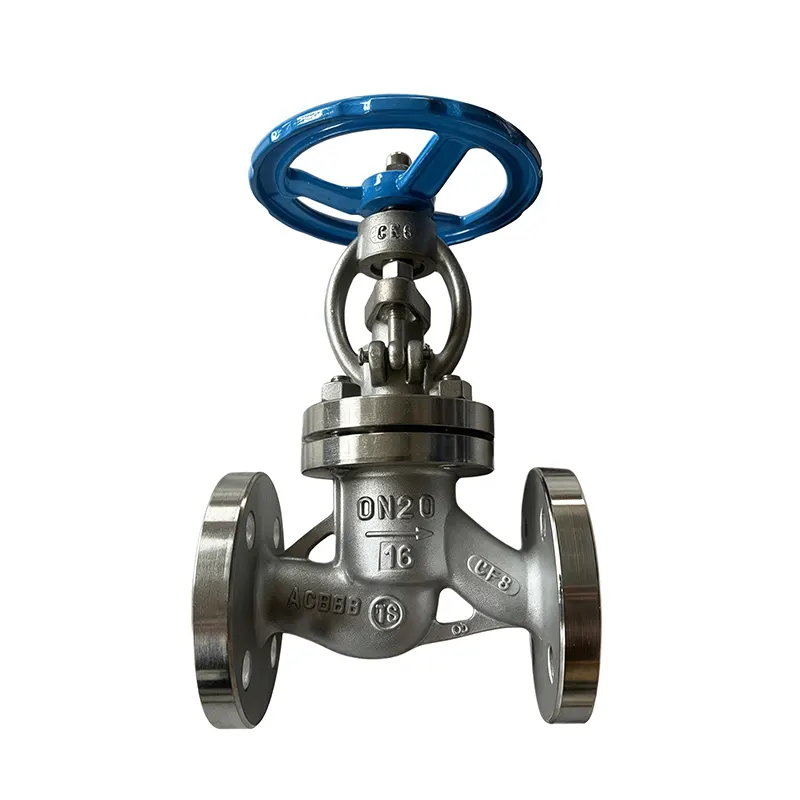

Què és una vàlvula de globus de segellat dur?
Una vàlvula de segellat dur és una vàlvula de control de flux industrial que utilitza una estructura de segellat metall a metall en lloc de dependre principalment de materials de segellat suaus. Huadu desenvolupa aquest tipus de vàlvules per a entorns de canonades exigents on la temperatura, la pressió, l'abrasió i el funcionament repetit poden suposar una tensió significativa als components de segellat convencionals.
La vàlvula generalment utilitza un cos d'estil globus i un disc mòbil que viatja cap al seient o allunyat del. Aquest moviment permet que la vàlvula realitzi dues funcions importants: tancar el cabal de la canonada i regular el cabal. En comparació amb una vàlvula d'aïllament senzilla, la configuració del globus ofereix un millor control sobre el moviment del fluid.
Per a serveis exigents, les superfícies de segellat es poden revestir amb Stellite o altres materials resistents al desgast adequats. Aquesta construcció ajuda a reduir la degradació causada per la fricció, l'erosió i el funcionament a alta temperatura.
D'acord amb les especificacions del producte, la vàlvula de globus de segell dur de Huadu es pot configurar amb una construcció d'acer al carboni o d'acer inoxidable, múltiples classes de pressió i diversos mètodes operatius, per la qual cosa es pot adaptar a diferents projectes industrials.
Com funciona una vàlvula de globus de segellat dur?
El principi de funcionament és senzill però molt eficaç. Quan s'obre la vàlvula, el disc s'allunya del seient, creant un pas de flux. Quan el volant, l'actuador o el mecanisme d'accionament mou la tija en sentit contrari, el disc s'acosta al seient i restringeix progressivament el flux.
El contacte metall a metall entre el disc i el seient crea la interfície de segellat primària. Quan estan dissenyades i fabricades correctament, les superfícies de cara dura poden proporcionar una forta resistència contra el desgast i l'erosió durant un servei exigent.
Una seqüència operativa típica inclou:
- L'operador gira el volant o activa l'actuador seleccionat.
- La tija transfereix la força operativa al disc de la vàlvula.
- El disc es mou en relació al seient per controlar el pas del flux.
- Quan el disc arriba al seient, les superfícies de segellat metàl·liques estableixen el tancament.
- Quan es torna a obrir, el disc s'allunya del seient per restaurar el flux de la canonada.
Aquest moviment lineal controlable és una de les raons per les quals les vàlvules de globus es seleccionen amb freqüència quan es requereix la capacitat d'aïllament i d'acceleració.
Quines són les característiques clau?
Una vàlvula de globus de segellat dur d'alta qualitat s'ha de seleccionar d'acord amb les condicions de funcionament reals en lloc de simplement la seva mida nominal. Diverses característiques de disseny afecten directament la fiabilitat i la vida útil.
1. Segellat dur metall a metall
L'estructura de segellat dura està dissenyada per a entorns operatius exigents. Les superfícies de segellat de cara dura poden proporcionar una millor resistència al desgast, l'erosió i la degradació relacionada amb la temperatura que molts materials de segellat suaus convencionals.
2. Capacitat d'alta temperatura
Huadu enumera un rang de temperatures d'aproximadament -29 °C a 425 °C per a la configuració de referència. Això fa que la vàlvula sigui adequada per a molts serveis industrials que impliquen aigua calenta, vapor, fluids de procés i altres mitjans de temperatura elevada.
3. Classes de pressió múltiples
El producte està disponible en diferents classes de pressió, incloses les classes 150, 300, 600, 900 i 1500. Això ofereix als enginyers del projecte més flexibilitat a l'hora d'adaptar la vàlvula als requisits de pressió de la canonada.
4. Accionament flexible
Segons el projecte, el funcionament es pot configurar mitjançant un volant, un mecanisme d'engranatges, un actuador elèctric, un actuador pneumàtic o un actuador hidràulic.
5. Opcions de material resistent a la corrosió
Les configuracions d'acer inoxidable són adequades per a aplicacions on la resistència a la corrosió és important. Les versions d'acer al carboni poden proporcionar una solució econòmica per als mitjans industrials compatibles.
Quines especificacions tècniques haurien de tenir en compte els compradors?
Per a la contractació industrial, les especificacions tècniques s'han de revisar conjuntament en lloc d'avaluar-se individualment. La taula següent resumeix els paràmetres clau associats amb la configuració de Huadu a la qual es fa referència.
| Paràmetre | Especificació |
|---|---|
| Tipus de producte | Vàlvula de globus de segellat dur |
| Estàndard de disseny | API 6D / ASME B16.34 |
| Mida nominal | 1/2" a 48" |
| Classe de pressió | Classe 150 / 300 / 600 / 900 / 1500 |
| Material del cos | A351 CF8M i altres opcions de material segons configuració |
| Material del seient | Stellite Hardfaced / PTFE / RPTFE / Grafit |
| Material de la tija | A182 F316 / A182 F316L / 13Cr |
| Finalitzar les connexions | Brides/roscats/soldats (BW/SW) |
| Interval de temperatura | -29 °C a 425 °C |
| Funcionament | Volant / Engranatge / Elèctric / Pneumàtic / Hidràulic |
| Prova | API 598 / Prova de carcassa i seient hidrostàtica |
Nota:Les especificacions reals s'han de confirmar sempre amb la fitxa tècnica del projecte, els estàndards aplicables, les característiques del mitjà, la classificació de pressió-temperatura i la documentació tècnica del fabricant abans de la compra.
Segell dur vs. Vàlvula de globus de segell suau: quina diferència hi ha?
El mètode de segellat és un dels factors més importants a l'hora de seleccionar una vàlvula de globus. Els dissenys de segell dur i segell suau estan pensats per a diferents entorns operatius.
| Comparació | Vàlvula de globus de segellat dur | Vàlvula de globus de segell suau |
|---|---|---|
| Principi de segellat | Segellat metall a metall | Material de segellat suau |
| Resistència a la temperatura | Excel·lent per a un servei exigent d'alta temperatura | Depèn molt del material de segellat |
| Resistència al desgast | Alt amb revestiment dur adequat | Generalment més sensible al desgast mecànic |
| Mitjans abrasius | Més adequat per a serveis exigents | Pot tenir limitacions |
| Aplicacions típiques | Vapor, energia, petroquímica, metal·lúrgia | Serveis nets i relativament moderats |
En termes pràctics, el segellat suau pot ser avantatjós quan les condicions de funcionament són moderades i es requereix un segellat excepcionalment hermètic. El segellat dur es fa més atractiu quan la canonada implica alta temperatura, alta pressió, partícules abrasives o operacions industrials repetides.
On s'utilitzen les vàlvules de globus de segellat dur?
La capacitat de suportar condicions exigents fa que la tecnologia Hard Seal Globe Valve sigui adequada per a una àmplia gamma de sistemes industrials.
- Plantes petroquímiques:S'utilitza per controlar fluids de procés, hidrocarburs i mitjans d'alta temperatura.
- Generació d'energia:Apte per a vapor i altres línies de procés d'alta temperatura.
- Metal·lúrgia:Útil quan la temperatura elevada i les condicions de funcionament abrasives creen un desgast addicional de la vàlvula.
- Petroli i gas:Aplicable a sistemes d'aïllament de fluids industrials i control de flux quan la pressió seleccionada i les classificacions del material són adequades.
- Tractament de l'aigua:Es pot integrar en canonades d'aigua industrial i fluids de procés.
- Processament industrial general:Apte per a aigua, oli, gas, vapor i fluids industrials compatibles.
La vàlvula correcta sempre s'ha d'adaptar al medi real, a la temperatura, a la pressió, al cabal, a les característiques de corrosió i als requisits d'instal·lació.
Com heu de seleccionar la vàlvula adequada?
Escollir una vàlvula industrial només pel diàmetre de la canonada pot provocar problemes de rendiment. Els equips de contractació i els enginyers haurien d'avaluar tot l'entorn operatiu.
Considereu els següents factors:
- Mitjà:Identifiqueu si la canonada transporta aigua, vapor, petroli, gas, productes químics o fluids abrasius.
- Temperatura de funcionament:Confirmeu les temperatures tant normals com màximes.
- Pressió de treball:Seleccioneu una classe de pressió que compleixi els requisits reals de disseny.
- Mida nominal:Relacioneu la mida de la vàlvula amb la canonada i les característiques de cabal requerides.
- Material del cos:Considereu la corrosió, la temperatura, la pressió i els requisits mecànics.
- Material del seient i del disc:Seleccioneu el revestiment dur o altres materials de segellat segons les condicions de servei.
- Finalitzar la connexió:Verifiqueu els requisits de brida, roscat, soldadura a tope o soldadura de sòcol.
- Accionament:Determineu si cal operar manualment o automàticament.
- Proves i estàndards:Confirmeu els requisits de disseny i inspecció aplicables abans de fer la comanda.
Un fabricant de vàlvules qualificat pot ajudar els enginyers a avaluar aquestes variables i seleccionar una configuració adequada en lloc de tractar la vàlvula com un component estàndard disponible.
Per què considerar Huadu com a fabricant de vàlvules?
Per als compradors industrials, la capacitat del proveïdor és tan important com les especificacions del producte. Huadu Valve Group integra serveis de disseny de vàlvules, fosa, mecanitzat CNC, muntatge, proves i subministrament per a aplicacions de vàlvules industrials.
Segons la informació publicada de la seva empresa, Huadu té més d'11 anys d'experiència en producció, una instal·lació de fabricació que cobreix aproximadament 25.333 metres quadrats, una capacitat de producció anual que supera les 30.000 unitats i una taxa de qualificació de producte acabada del 99,8%.
Les seves capacitats de fabricació inclouen:
- Mecanitzat CNC de precisió
- Colada i muntatge de vàlvules
- Assajos hidrostàtics i pneumàtics
- Producció de vàlvules d'alta i baixa temperatura
- Solucions de vàlvules personalitzades
- Fabricació OEM i ODM
Huadu també afirma que els seus productes de vàlvules es subministren als mercats internacionals i s'utilitzen en petroli, refinació de petroli, gas natural, processament químic, generació d'energia, tractament d'aigua, metal·lúrgia, mineria i altres sectors industrials.
Per a compradors que busquen unVàlvula de globus de segellat dur, l'avaluació de la capacitat de fabricació, la traçabilitat del material, les proves de pressió, els estàndards aplicables i el suport tècnic poden ajudar a reduir els riscos d'adquisició i millorar la fiabilitat operativa a llarg termini.
Preguntes freqüents
Quin és el principal avantatge d'una vàlvula de globus de segellat dur?
El principal avantatge és la seva estructura de segellat metall a metall, que pot proporcionar una forta resistència a alta temperatura, pressió, desgast i erosió quan la vàlvula està correctament dissenyada per a l'aplicació.
Es pot utilitzar una vàlvula de globus de tancament dur per al vapor?
Sí. Les vàlvules de globus segellades correctament especificades són habitualment adequades per a aplicacions de vapor industrial perquè les seves superfícies de segellat metàl·liques poden suportar condicions de temperatura exigents. La classificació pressió-temperatura s'ha de verificar per a cada configuració específica.
Quins materials hi ha disponibles per a les vàlvules de globus de segellat dur?
Les opcions de material depenen del model i l'aplicació. Huadu enumera solucions d'acer al carboni i d'acer inoxidable, amb components com A182 F316, A182 F316L, 13Cr i CF8M disponibles en la configuració de referència.
Quines classes de pressió hi ha disponibles?
El producte Huadu de referència s'ofereix en configuracions de classe 150, 300, 600, 900 i 1500. Els compradors haurien de seleccionar la classe de pressió segons la pressió de disseny de la canonada i els estàndards aplicables.
Es pot automatitzar la vàlvula?
Sí. A més del funcionament del volant, els mètodes de funcionament disponibles inclouen el funcionament d'engranatges, l'accionament elèctric, l'accionament pneumàtic i l'accionament hidràulic, depenent de la configuració requerida.
Quins estàndards estan associats amb aquesta vàlvula?
Les especificacions del producte a què es fa referència inclouen API 6D i ASME B16.34 per al disseny, ASME B16.10 per a dimensions cara a cara, ASME B16.5 i ASME B16.47 per als estàndards de brida i API 598 per a proves.
Conclusió
Una vàlvula de globus de segellat dur pot ser una solució eficaç per al control del flux industrial on els materials de segellat suaus convencionals poden no proporcionar la durabilitat necessària. La seva estructura de segellat metall a metall, les superfícies dures, les àmplies opcions de classe de pressió i la compatibilitat amb mitjans exigents el fan especialment valuós en generació d'energia, petroquímica, metal·lúrgia, petroli i gas, tractament d'aigua i aplicacions industrials generals.
Per als equips d'adquisició, la millor opció depèn de més que la mida de la vàlvula. Abans de comprar, s'han d'avaluar el medi, la temperatura, la pressió, la compatibilitat dels materials, la configuració del segellat, el tipus de connexió, l'actuació, els estàndards i els requisits de prova. Si busqueu una solució de vàlvula industrial fiable o necessiteu ajuda per seleccionar la vàlvula de globus de segellat dur adequada per al vostre projecte de canonada,contacta amb nosaltresper discutir els vostres requisits tècnics, opcions de personalització i condicions d'aplicació amb l'equip de Huadu.
