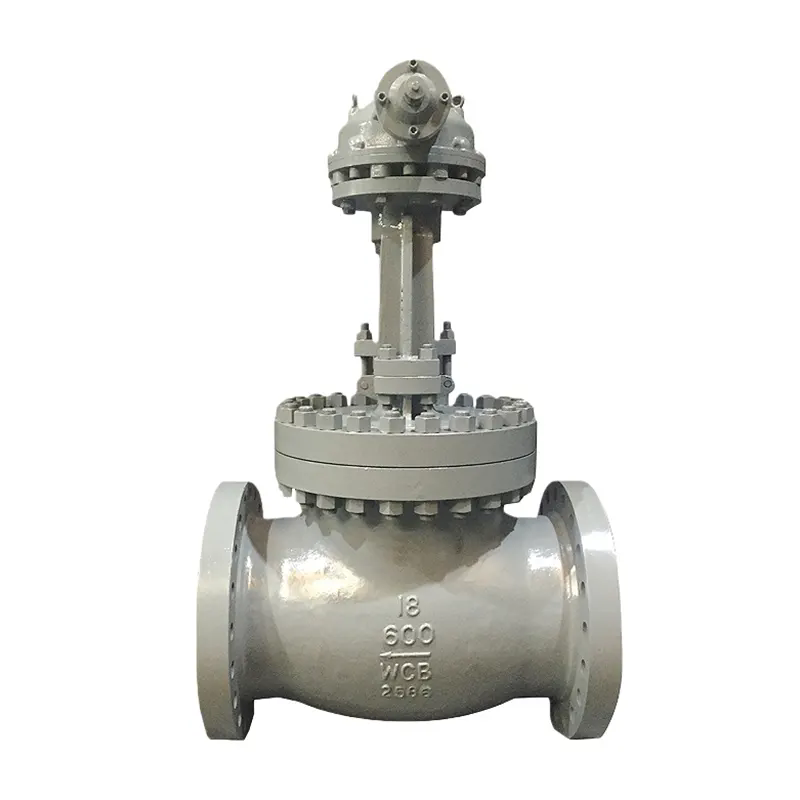

Què fa que les vàlvules de globus siguin essencials per als canvis freqüents i l'ajust del cabal?

Dins d'una planta de processament químic, un bucle de control de temperatura del vapor fa cicles desenes de vegades cada dia. L'operador ajusta la vàlvula, la temperatura s'estabilitza i el cicle es repeteix. A primera vista, això sembla una rutina, fins que una vàlvula falla després de sis mesos de servei, forçant una costosa parada de la planta. La causa arrel? Es va instal·lar una vàlvula de comporta on avàlvula de globushauria d'haver estat. Les vàlvules de comporta, tot i que són excel·lents per a l'aïllament, no estan dissenyades per a l'acceleració freqüent. La modulació repetida desgasta les superfícies de segellat de manera desigual, provocant fuites i una eventual fallada. Aquest és el tipus d'error que es pot evitar entenent els punts forts fonamentals dels diferents dissenys de vàlvules.

Les vàlvules de globus s'han guanyat la seva reputació com a cavall de batalla del control de flux. Estan dissenyats específicament per a aplicacions que requereixen un funcionament freqüent i un ajust precís del cabal. El secret rau en el seu disseny distintiu: un disc que es mou perpendicularment al camí del flux, un seient que proporciona un segellat hermètic i un camí del flux que crea una caiguda de pressió ideal per a l'acceleració. A diferència de les vàlvules de comporta, que estan dissenyades per estar totalment obertes o tancades, les vàlvules de globus estan construïdes per modular-se. Ofereixen excel·lents característiques de segellat, una àmplia gamma de capacitats de control de flux i la capacitat de suportar el desgast del cicle freqüent. Aquest article explorarà els principis de disseny, les característiques de rendiment i els criteris de selecció que fan que les vàlvules de globus siguin indispensables en indústries que van des de la generació d'energia fins al processament petroquímic.

Taula de continguts

• 1. Què és una vàlvula de globus i com funciona?
• 2. Per què el disseny de la vàlvula de globus afavoreix el funcionament freqüent?
• 3. Com aconsegueix la vàlvula de globus un ajust precís del cabal?
• 4. Quines especificacions tècniques defineixen una vàlvula de globus d'alta qualitat?
• 5. Com es compara la vàlvula de globus amb altres tipus de vàlvules per a l'acceleració?
• 6. Quines pràctiques de manteniment prolonguen la vida útil de la vàlvula de globus?
• 7. Preguntes freqüents (FAQ)
• 8. Conclusió

1. Què és una vàlvula de globus i com funciona?

Una vàlvula de globus és una vàlvula de moviment lineal que s'utilitza per iniciar, aturar i regular el flux en un sistema de canonades. El seu nom prové de la forma esfèrica del seu cos, que allotja els components interns. La característica que defineix una vàlvula de globus és el seu conjunt de disc i seient, que es col·loca perpendicularment al camí del flux. Quan s'obre la vàlvula, el disc es mou cap amunt i s'allunya del seient, creant un buit per on flueix el fluid. Quan està tancat, el disc s'assenta fermament contra el seient, creant un segell hermètic. Aquest moviment perpendicular és el que distingeix una vàlvula de globus d'una vàlvula de comporta, on la comporta es mou paral·lelament al flux.

Per entendre el funcionament d'una vàlvula de globus, imagineu una aixeta a casa vostra. Quan gireu el mànec, una rentadora de goma es mou cap amunt i cap avall contra un seient metàl·lic, controlant el flux d'aigua. Aquest és essencialment el mateix principi. Una vàlvula de globus utilitza una tija roscada (o una tija no ascendent) per convertir el moviment de rotació del volant manual en moviment lineal. Quan es gira el volant, la tija gira, fent que el disc es mogui cap amunt o cap avall. La posició del disc determina la mida de l'obertura del flux, que al seu torn determina el cabal. El fluid entra al cos de la vàlvula, passa per l'orifici del seient i surt per l'altre costat. El canvi de direcció del flux (el fluid ha de fer un gir de 90 graus al seu pas) crea la caiguda de pressió que fa que les vàlvules de globus siguin excel·lents per a l'acceleració.

El disseny d'una vàlvula de globus no és un concepte únic i monolític. Hi ha diverses variacions, com ara el patró en T, el patró en Y i les vàlvules globus d'angle. El patró en T és el més comú, amb l'entrada i la sortida alineades en línia recta. El patró en Y presenta una tija inclinada a 45 graus amb la trajectòria del flux, oferint una menor caiguda de pressió i millors característiques de flux. La vàlvula de globus d'angle té l'entrada i la sortida en un angle de 90 graus, la qual cosa la fa adequada per a aplicacions on l'espai és limitat o on el flux necessita canviar de direcció.Huadu Valve Group Co., Ltd.fabrica una gamma completa de configuracions de vàlvules de globus, la qual cosa permet als enginyers seleccionar el disseny òptim per a la seva aplicació específica.

2. Per què el disseny de la vàlvula de globus afavoreix el funcionament freqüent?

Quan una vàlvula està sotmesa a un funcionament freqüent, la principal preocupació és el desgast. Cada vegada que s'obre o tanca la vàlvula, les superfícies de segellat entren en contacte, creant fricció. Amb el temps, aquesta fricció pot erosionar les superfícies de segellat, provocant fuites. El disseny d'una vàlvula de globus està dissenyat específicament per minimitzar aquest desgast. La clau de la seva durabilitat rau en la manera com el disc i el seient interactuen. En una vàlvula de globus, el disc és guiat per la tija, assegurant que s'alinea perfectament amb el seient cada vegada que es tanca. Aquesta alineació precisa evita que el disc fregui contra el seient amb un angle, la qual cosa provocaria un desgast desigual.

Un altre avantatge és l'acció d'auto-neteja d'una vàlvula de globus. A mesura que el fluid passa per la vàlvula, flueix per les superfícies de seient. Aquest flux, especialment a altes velocitats, ajuda a eliminar les partícules o dipòsits que es puguin acumular al seient. Aquesta acció d'autoneteja és un factor crític per allargar la vida útil de la vàlvula, especialment en aplicacions amb fluids bruts o contaminats. En canvi, una vàlvula de comporta té una dinàmica diferent. Quan una vàlvula de comporta està parcialment oberta, el flux passa per la porta i el seient, provocant una ràpida erosió. És per això que les vàlvules de comporta no són adequades per a l'acceleració. La vàlvula de globus, d'altra banda, està dissenyada amb un camí de flux que dirigeix ​​el fluid lluny de les superfícies de seient, reduint l'erosió. Aquest és el resultat de la geometria del flux: el fluid entra a la vàlvula, canvia de direcció i després surt, i les superfícies de seient es col·loquen per minimitzar l'impacte del flux.

La nostra fàbrica a Huadu Valve Group Co., Ltd. ha realitzat proves de desgast exhaustives en diferents dissenys de vàlvules. En una prova que simulava 10.000 operacions de carrera completa en condicions de vapor d'alta temperatura, una vàlvula de globus estàndard va mantenir el seu segell sense fuites mesurables, mentre que una vàlvula de comporta en les mateixes condicions va mostrar un desgast i fuites significatius després de només 1.000 cicles. Aquestes dades de prova subratllen la superioritat de la vàlvula de globus per a un funcionament freqüent. Els materials del disc i dels seients també tenen un paper crític. En aplicacions d'alta temperatura, una vàlvula de globus amb un disc amb cara de Stellite i un seient d'acer inoxidable endurit ofereix una resistència al desgast excepcional. El revestiment dur de Stellite proporciona una superfície resistent i resistent al desgast que pot suportar l'impacte repetit del ciclisme freqüent. De la mateixa manera, per a aplicacions corrosives, una vàlvula de globus amb un disc i seient Monel ofereix una excel·lent resistència a l'atac químic. A Huadu Valve Group, oferim una àmplia gamma de materials d'acabat per satisfer les demandes específiques de la vostra aplicació.

3. Com aconsegueix la vàlvula de globus un ajust precís del cabal?

L'ajust precís del cabal és la funció principal d'una vàlvula de globus. A diferència d'una vàlvula d'aïllament simple, una vàlvula de globus està dissenyada per estar parcialment oberta, proporcionant una resistència controlada al flux. La capacitat de controlar el flux es deriva de la relació entre la posició del disc i l'àrea de flux. A mesura que s'aixeca el disc del seient, l'àrea de flux augmenta. Tanmateix, la relació no és lineal; es regeix per la geometria del disc i del seient. Aquesta relació no lineal permet un control fi sobre una àmplia gamma de cabals. És per això que una vàlvula de globus sol ser la vàlvula preferida per al control de modulació.

La característica de flux d'una vàlvula de globus es descriu sovint per la seva "corba característica de flux". Hi ha tres tipus principals: lineal, de percentatge igual i d'obertura ràpida. Una característica lineal significa que el cabal és directament proporcional a la carrera de la vàlvula. Una obertura del 10% dóna lloc al 10% del cabal màxim. Aquesta característica és ideal per a aplicacions on la caiguda de pressió a través de la vàlvula és constant. Una característica de percentatge igual significa que cada increment de la carrera de la vàlvula augmenta el cabal en un percentatge fix del cabal actual. Una carrera del 10% pot augmentar el cabal un 20%. Aquesta característica és ideal per a aplicacions on la caiguda de pressió varia, ja que proporciona un control més estable. Una característica d'obertura ràpida significa que la vàlvula proporciona un gran canvi de cabal per a un petit moviment inicial, el que la fa apta per a aplicacions que requereixen una resposta ràpida.

Per il·lustrar la importància de seleccionar la característica de flux correcta, considereu un sistema de control de la temperatura del vapor. El sistema utilitza una vàlvula de globus per regular el flux de vapor a un intercanviador de calor. Si el sistema utilitza una vàlvula de globus lineal, la resposta de temperatura serà lineal. Tanmateix, si el sistema funciona amb una caiguda de pressió variable, una vàlvula de globus lineal pot proporcionar un control inestable. Una vàlvula de globus d'igual percentatge proporcionaria un control més estable. La nostra fàbrica de Huadu Valve Group Co., Ltd. ofereix vàlvules de globus amb diferents formes de disc per oferir diferents característiques de flux, i el nostre equip d'enginyers us pot ajudar a seleccionar la correcta. L'elecció de la característica de flux és un element clau en el disseny del sistema, i el nostre equip pot proporcionar orientació sobre la selecció òptima per a la vostra aplicació específica.

La precisió d'una vàlvula de globus també es millora amb l'ús d'un posicionador. Un posicionador és un dispositiu que rep un senyal de control i ajusta la posició de la vàlvula per aconseguir el cabal desitjat. El posicionador assegura que la vàlvula s'obre a la posició exacta requerida, fins i tot davant les condicions de funcionament canviants. Això és especialment important en aplicacions que requereixen una alta precisió, com ara la dosificació química o el control de temperatura. En seleccionar una vàlvula de globus amb un posicionador d'alta qualitat, els enginyers poden aconseguir una precisió de control de flux de +/- 1%.

4. Quines especificacions tècniques defineixen una vàlvula de globus d'alta qualitat?

En seleccionar una vàlvula de globus, els enginyers han d'avaluar acuradament una sèrie d'especificacions tècniques. Aquests paràmetres defineixen el rendiment, la durabilitat i l'adequació de la vàlvula per a l'aplicació. Les especificacions principals inclouen: mida de la vàlvula (mida nominal de la canonada, NPS), classe de pressió (classe), rang de temperatura, connexions finals, material del cos, material d'ajustament i característiques de flux. Cadascun d'aquests paràmetres s'ha d'ajustar als requisits específics del procés. La mida de la vàlvula determina la capacitat de flux de la vàlvula. Una vàlvula massa petita restringirà el flux, mentre que una vàlvula massa gran serà més cara i pot no proporcionar un control adequat.

La classe de pressió, normalment designada com a classe (Classe 150, Classe 300, Classe 600, etc.), defineix la pressió màxima que pot suportar la vàlvula a una temperatura determinada. Per a aplicacions d'alta pressió, es requereix una vàlvula de globus de classe 600 o superior. El rang de temperatura està determinat pels materials de construcció. Per a aplicacions d'alta temperatura (per sobre de 425 °C), es requereix una vàlvula amb un cos d'acer fos i un acabat de cara dura. Per a aplicacions criogèniques, es requereix una vàlvula amb un cos d'acer inoxidable i una guarnició especial de baixa temperatura. Les connexions finals són el mitjà pel qual la vàlvula s'uneix al sistema de canonades. Els tipus més comuns són els extrems amb brida, els extrems roscats i els extrems soldats. Els extrems amb brides són els més versàtils i s'utilitzen en la majoria d'aplicacions. Els extrems roscats s'utilitzen per a vàlvules més petites i pressions més baixes, mentre que els extrems soldats s'utilitzen per a aplicacions d'alta pressió i alta temperatura.

A Huadu Valve Group Co., Ltd., fabriquem vàlvules de globus en una àmplia gamma de materials i configuracions. Els nostres cossos estàndard de vàlvules de globus estan disponibles en ferro colat, ferro dúctil, acer fos, acer inoxidable i aliatges d'alta temperatura. Els adorns estan disponibles en una varietat de materials, com ara un 13% d'acer inoxidable cromat, Stellite i Monel. La taula següent ofereix un resum de les especificacions tècniques clau dels nostres models de vàlvules de globus més populars.

5. Com es compara la vàlvula de globus amb altres tipus de vàlvules per a l'acceleració?

Quan un enginyer dissenya un sistema que requereix un control precís del flux, la primera pregunta és sovint: "Quin tipus de vàlvula és millor per a aquesta aplicació?" Tot i que es poden utilitzar molts tipus de vàlvules per a l'acceleració, la vàlvula de globus sol ser l'opció preferida. Per entendre per què, és útil comparar la vàlvula de globus amb altres tipus de vàlvules habituals: vàlvules de comporta, vàlvules de bola i vàlvules de papallona. Cadascun té els seus propis punts forts i febles, i l'elecció depèn dels requisits específics de l'aplicació.

Les vàlvules de comporta estan dissenyades principalment per al servei on/off. No són aptes per a l'acceleració. Quan una vàlvula de comporta està parcialment oberta, el flux d'alta velocitat a través de la porta i el seient provoca una ràpida erosió i desgast. La vàlvula de comporta tampoc està dissenyada per a un funcionament freqüent; el moviment de lliscament de la porta pot provocar grip i grip. En una vàlvula de globus, el recorregut del flux està dissenyat per minimitzar el desgast durant l'acceleració, el que el fa adequat per al servei de modulació. Per a aplicacions que requereixen acceleració freqüent, una vàlvula de globus és l'opció superior. Les vàlvules de bola són un altre tipus de vàlvula comú. Ofereixen una excel·lent capacitat de tancament i estan disponibles en una varietat de dissenys. No obstant això, les vàlvules de bola tenen un rang de control de flux més restringit, i la seva característica de flux sol ser d'obertura ràpida, cosa que no és ideal per a una estrangulació precisa. En una vàlvula de globus, la característica de flux és més lineal o percentatge igual, proporcionant un millor control.

Les vàlvules de papallona s'utilitzen sovint per a aplicacions de gran diàmetre. Són compactes, lleugers i rendibles. Tanmateix, generalment no són tan precises com les vàlvules de globus per a l'acceleració. La característica de control de la vàlvula de papallona no és lineal i pot ser propensa a la cavitació i l'erosió a altes pressions diferencials. La vàlvula de globus, amb el seu disseny robust i una àmplia gamma de característiques de flux, és l'opció preferida per a aplicacions d'acceleració exigents. La taula següent proporciona una comparació de les característiques clau de les vàlvules de globus, vàlvules de comporta, vàlvules de bola i vàlvules de papallona per a aplicacions d'acceleració.

6. Quines pràctiques de manteniment prolonguen la vida útil de la vàlvula de globus?

Fins i tot la vàlvula de globus de més alta qualitat no funcionarà de manera fiable sense un manteniment adequat. La inspecció i el manteniment periòdics són essencials per evitar fallades inesperades i per allargar la vida útil de la vàlvula. El primer pas d'un programa de manteniment és una inspecció visual periòdica. S'ha de comprovar la vàlvula per detectar si hi ha fuites externes, com ara fuites del segell de la tija o de la junta del cos. També s'ha de comprovar la vàlvula per detectar qualsevol soroll o vibració inusual durant el funcionament, que pot indicar un problema amb els components interns. Un bon programa de manteniment inclou un calendari planificat per al desmuntatge i la inspecció dels components interns.

Quan es desmunta una vàlvula de globus, el disc i el seient s'han d'inspeccionar per desgast, picats o corrosió. Si el disc o el seient estan desgastats, sovint es poden reparar mitjançant la lligadura o la mòlta. El lligat és un procés d'ús d'una pasta abrasiva per polir les superfícies de segellat. Això pot restaurar el rendiment de segellat de la vàlvula sense necessitat de substituir el disc o el seient. S'ha d'inspeccionar la tija per si hi ha desgast o danys. S'ha d'inspeccionar l'embalatge per detectar fuites. Si l'embalatge té fuites, es pot ajustar o substituir. S'ha de comprovar l'alineació correcta de la glàndula d'embalatge. L'embalatge s'ha d'apretar amb el parell correcte. Apretar massa l'embalatge pot causar danys a la tija i augmentar la fricció. Un ajustament insuficient provocarà fuites.

A la nostra fàbrica de Huadu Valve Group Co., Ltd., hem vist una vàlvula de globus que, amb un manteniment adequat, pot oferir dècades de servei. Un client, una planta de generació d'energia, tenia una vàlvula de globus que havia estat en servei durant 35 anys. La vàlvula es va desmuntar anualment, es va inspeccionar i les superfícies de segellat es van llipar segons calia. La vàlvula mai havia requerit una revisió important. Aquest és un cas excepcional, però il·lustra el punt que amb una cura adequada, una vàlvula de globus pot proporcionar una llarga vida útil. Recomanem un calendari mínim de manteniment d'una inspecció visual anual i una inspecció de desmuntatge complet cada 3-5 anys, depenent de les condicions del servei.

La taula següent resumeix les pràctiques de manteniment recomanades per a una vàlvula de globus.

7. Preguntes freqüents (FAQ)

Pregunta 1: Per què es prefereix una vàlvula de globus en comptes d'una vàlvula de comporta per a aplicacions d'acceleració?

Resposta: Es prefereix una vàlvula de globus en comptes d'una vàlvula de comporta per a l'acceleració perquè el seu disseny està dissenyat específicament per modular el flux. El disc d'una vàlvula de globus es mou perpendicularment al seient, permetent un control precís de l'àrea de flux. El camí del flux també crea una caiguda de pressió que fa que l'acceleració sigui més eficaç. Una vàlvula de comporta, en canvi, està dissenyada per al servei totalment obert o tancat. Quan una vàlvula de comporta està parcialment oberta, el flux d'alta velocitat a través de la porta i el seient provoca una ràpida erosió, provocant fuites i fallades. La nostra fàbrica a Huadu Valve Group Co., Ltd. fabrica vàlvules de globus dissenyades específicament per a aplicacions d'acceleració.

Pregunta 2: Quina diferència hi ha entre les característiques de flux lineal i d'igual percentatge?

Resposta: Una característica de flux lineal significa que el cabal és directament proporcional a la carrera de la vàlvula. Una obertura del 10% dóna lloc al 10% del cabal màxim. Aquesta característica és ideal per a aplicacions on la caiguda de pressió a través de la vàlvula és constant. Una característica de flux d'igual percentatge significa que cada increment de la carrera de la vàlvula augmenta el cabal en un percentatge fix del flux actual. Una carrera del 10% pot augmentar el cabal un 20%. Aquesta característica és ideal per a aplicacions on la caiguda de pressió varia, ja que proporciona un control més estable. Els nostres productes Globe Valve ofereixen ambdues característiques, i el nostre equip tècnic us pot ajudar a seleccionar l'adequat per a la vostra aplicació.

Pregunta 3: Com puc determinar si el segell de la meva vàlvula de globus està fallant?

Resposta: els signes més comuns d'un segell fallit són les fuites externes i la incapacitat de tancar completament el flux. Si observeu que flueix degoteig de la tija de la vàlvula o al voltant del capó, és probable que l'embalatge o el segell estiguin compromesos. A més, si la vàlvula no pot aconseguir un tancament ajustat, és probable que el disc i el seient estiguin desgastats o danyats. En alguns casos, un canvi en el parell de funcionament necessari per fer funcionar la vàlvula també pot indicar un problema. La inspecció visual periòdica i les proves funcionals són les millors maneres de detectar un segell fallit abans que provoqui un problema més gran.

Pregunta 4: Es pot utilitzar una vàlvula de globus per al servei de vapor?

Resposta: Sí, les vàlvules de globus s'utilitzen habitualment per al servei de vapor. Tanmateix, la vàlvula s'ha de seleccionar correctament per a les condicions específiques de temperatura i pressió. Per al servei de vapor d'alta temperatura, es recomana una vàlvula de globus amb un cos d'acer fos i un acabat de cara dura (com ara Stellite). El revestiment dur Stellite proporciona una resistència al desgast excepcional i pot suportar el flux de vapor d'alta velocitat. La nostra fàbrica de Huadu Valve Group Co., Ltd. fabrica vàlvules de globus específicament per al servei de vapor, amb una varietat de materials de carrosseria i guarnicions per adaptar-se a diverses condicions de funcionament.

Pregunta 5: Quina és la vida útil típica d'una vàlvula de globus?

Resposta: La vida útil d'una vàlvula de globus depèn de diversos factors, incloses les condicions de funcionament, la freqüència d'operació i la qualitat del manteniment. En servei moderat amb manteniment regular, una vàlvula de globus pot durar 20-30 anys o més. En el servei sever, com ara aplicacions d'alta temperatura o alta pressió amb cicles freqüents, és possible que la vàlvula hagi de ser inspeccionada i reparada amb més freqüència. Amb un manteniment adequat, inclòs el lligat regular de les superfícies dels seients i la substitució de l'embalatge, una vàlvula de globus pot proporcionar una vida útil llarga i fiable. Els productes de la vàlvula de globus de la nostra fàbrica estan dissenyats per a una llarga vida útil i un manteniment mínim.

8. Conclusió

Les vàlvules de globus són l'opció essencial per a aplicacions que requereixen canvis freqüents i un ajust precís del cabal. El seu disseny distintiu, amb un disc que es mou perpendicularment al seient, proporciona un segellat superior i una resistència al desgast en comparació amb altres tipus de vàlvules. El recorregut del flux crea una caiguda de pressió controlada, cosa que els fa ideals per a l'acceleració. La disponibilitat de diferents característiques de flux, com ara el percentatge lineal i igual, permet un control precís d'una àmplia gamma de cabals. L'àmplia gamma de materials i configuracions garanteix que es pugui seleccionar una vàlvula de globus per satisfer les exigències específiques de qualsevol aplicació, des del servei de vapor d'alta temperatura fins a condicions criogèniques.

La clau per maximitzar el rendiment i la vida útil d'una vàlvula de globus és la selecció i el manteniment adequats. En avaluar acuradament les especificacions tècniques, com ara la mida de la vàlvula, la classificació de pressió, el rang de temperatura i el material d'ajust, els enginyers poden assegurar-se que la vàlvula s'adapta a l'aplicació. Un programa de manteniment regular, que inclou inspeccions visuals i desmuntatges i renovacions periòdiques, allargarà la vida útil de la vàlvula i evitarà fallades inesperades. A Huadu Valve Group Co., Ltd., ens comprometem a oferir productes Globe Valve d'alta qualitat i suport tècnic expert per ajudar els nostres clients a optimitzar les seves operacions. La nostra àmplia gamma de productes de vàlvules de globus i el nostre equip d'enginyers experimentats estan preparats per ajudar-vos amb els vostres requisits específics d'aplicació.

Contacteu avui amb Huadu Valve Group Co., Ltdper parlar dels vostres requisits de vàlvula de globus i descobrir com les nostres solucions poden millorar la fiabilitat i l'eficiència dels vostres sistemes de control de flux.
