Principi de funcionament de la vàlvula de retenció.

Les vàlvules de retenció també es poden utilitzar en canonades on la pressió del sistema auxiliar pot augmentar per sobre de la pressió del sistema.Vàlvules de retencióes poden classificar principalment en vàlvules de retenció de gir (que giren al voltant del centre de gravetat) i vàlvules de retenció d'elevació (que es mouen al llarg de l'eix).

La funció d'aquest tipus de vàlvula de retenció és permetre que el medi flueixi en una sola direcció i evitar el flux invers. Normalment, aquesta vàlvula funciona automàticament. Sota la pressió del fluid que flueix en una direcció, el disc de la vàlvula s'obre; quan el fluid flueix en sentit contrari, la pressió del fluid i el pes propi del disc de la vàlvula actuen sobre el seient de la vàlvula, tallant així el flux.

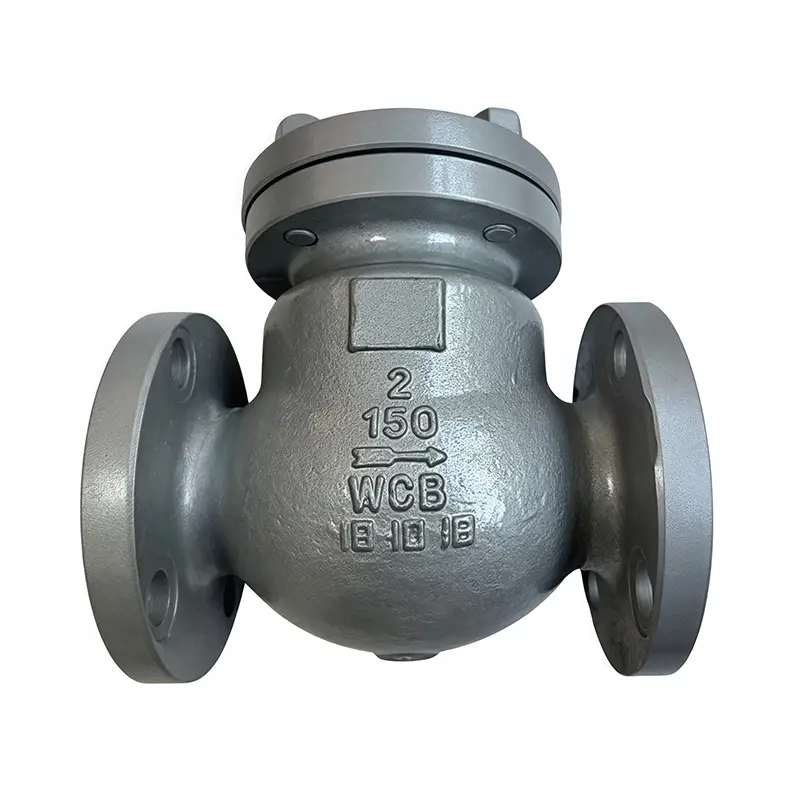

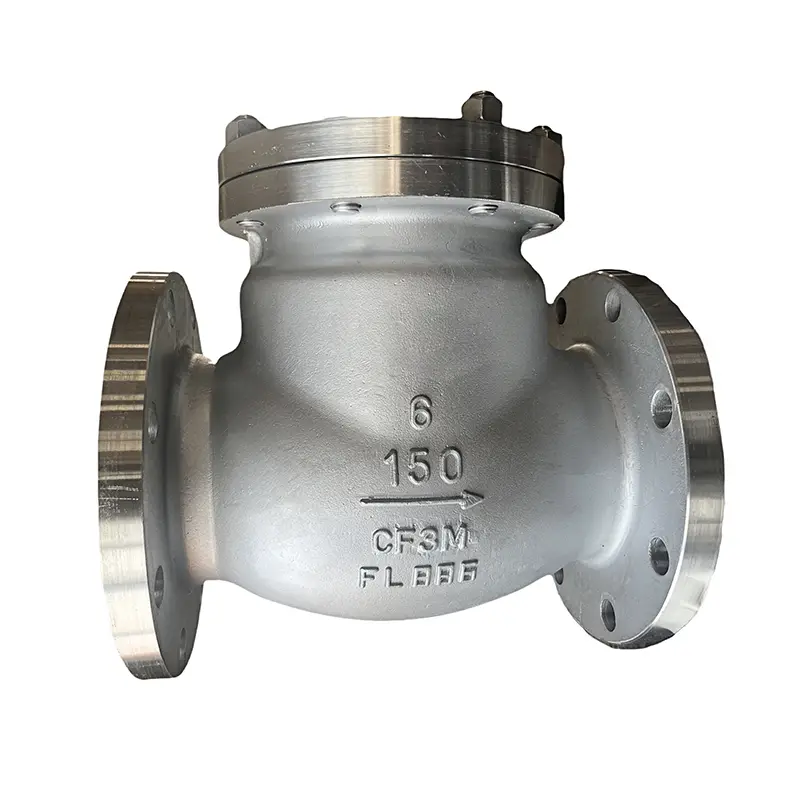

La vàlvula de retenció és un d'aquests tipus de vàlvules. Inclou vàlvules de retenció de gir i vàlvules de retenció d'elevació. La vàlvula de retenció oscil·lant té un mecanisme de frontissa i un disc de vàlvula que es recolza lliurement contra la superfície inclinada del seient de la vàlvula com una porta. Per garantir que el disc de la vàlvula sempre pugui arribar a la posició adequada al seient de la vàlvula cada vegada, el disc de la vàlvula està dissenyat amb el mecanisme de frontissa perquè el disc de la vàlvula tingui espai suficient per balancejar-se i pugui contactar realment i completament amb el seient de la vàlvula. El disc de la vàlvula pot ser totalment de metall o pot tenir pell, cautxú o una coberta sintètica laminat sobre ell, depenent dels requisits de rendiment.

Quan la vàlvula de retenció oscil·lant està completament oberta, la pressió del fluid gairebé no està obstruïda, de manera que la caiguda de pressió a través de la vàlvula és relativament petita. El disc de la vàlvula de retenció d'elevació es troba a la superfície de segellat del seient superior de la vàlvula del cos de la vàlvula. Aquesta vàlvula, a part de permetre que el disc pugi i baixi lliurement, té la mateixa estructura que una vàlvula de tancament. La pressió del fluid fa que el disc s'aixequi de la superfície de segellat del seient de la vàlvula i el retorn del medi fa que el disc torni a caure al seient de la vàlvula i talli el flux.

Depenent de les condicions de funcionament, el disc de la vàlvula pot ser d'una estructura totalment metàl·lica o en forma de coixinet de goma o anell de goma incrustat al marc del disc de la vàlvula. Igual que una vàlvula d'aturada, el pas de flux de la vàlvula de retenció d'elevació també és estret, de manera que la caiguda de pressió a través de la vàlvula de retenció d'elevació és més gran que la de la vàlvula de retenció de gir i la restricció de flux de la vàlvula de retenció és molt petita.
