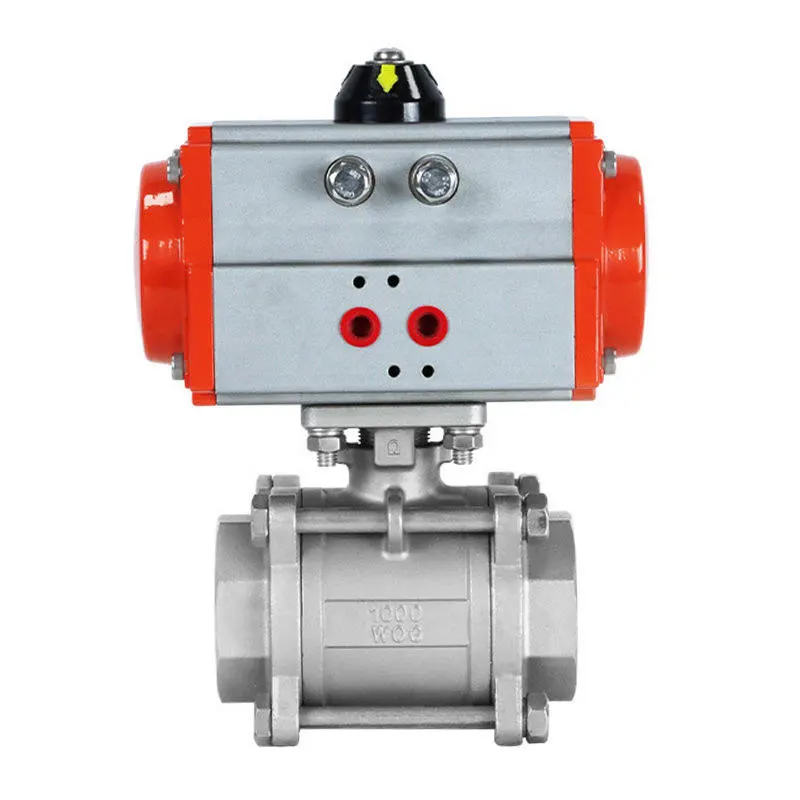

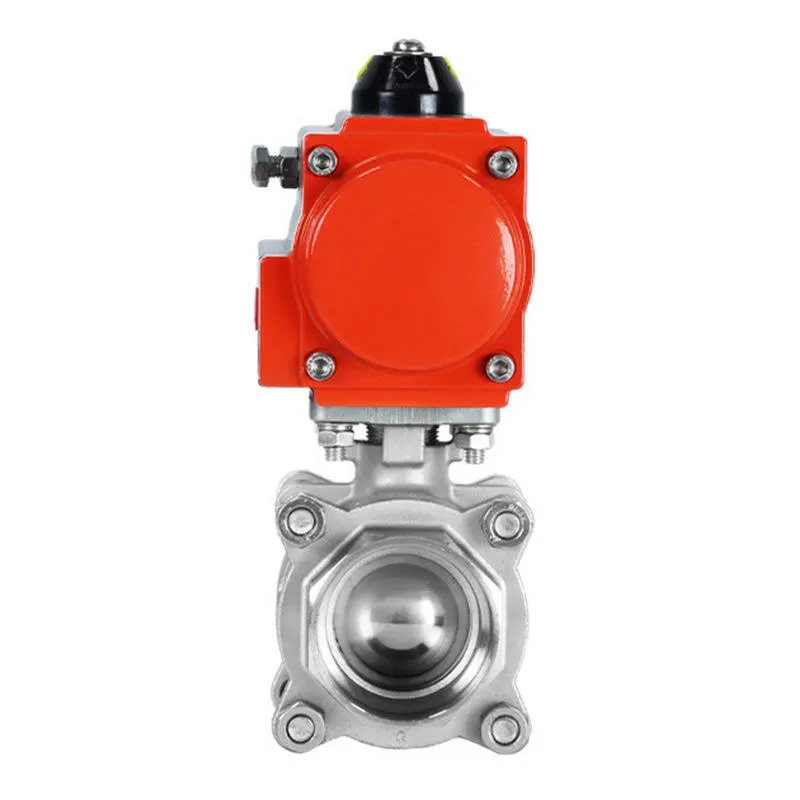

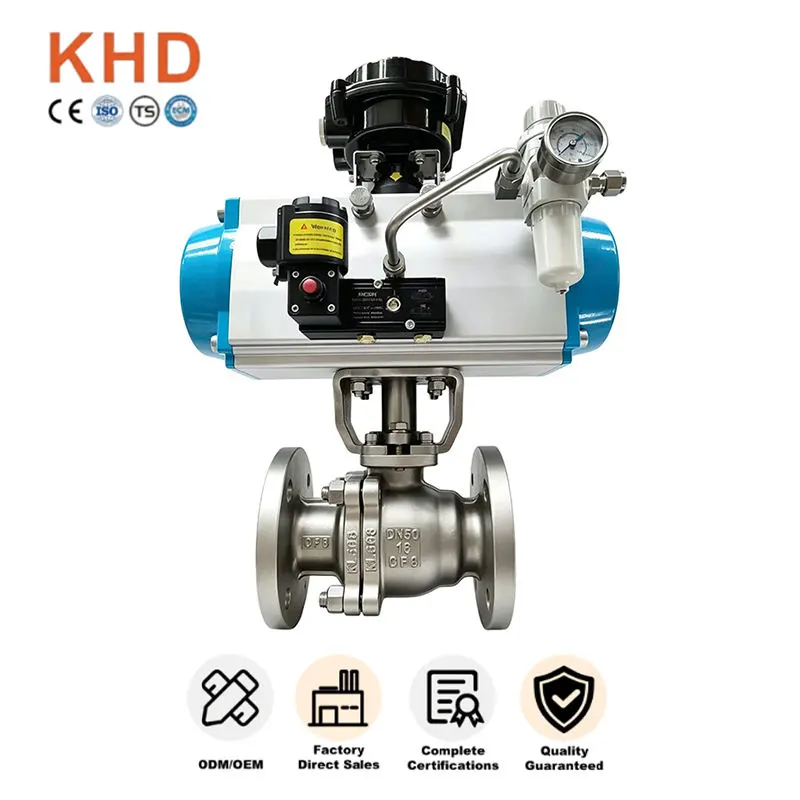

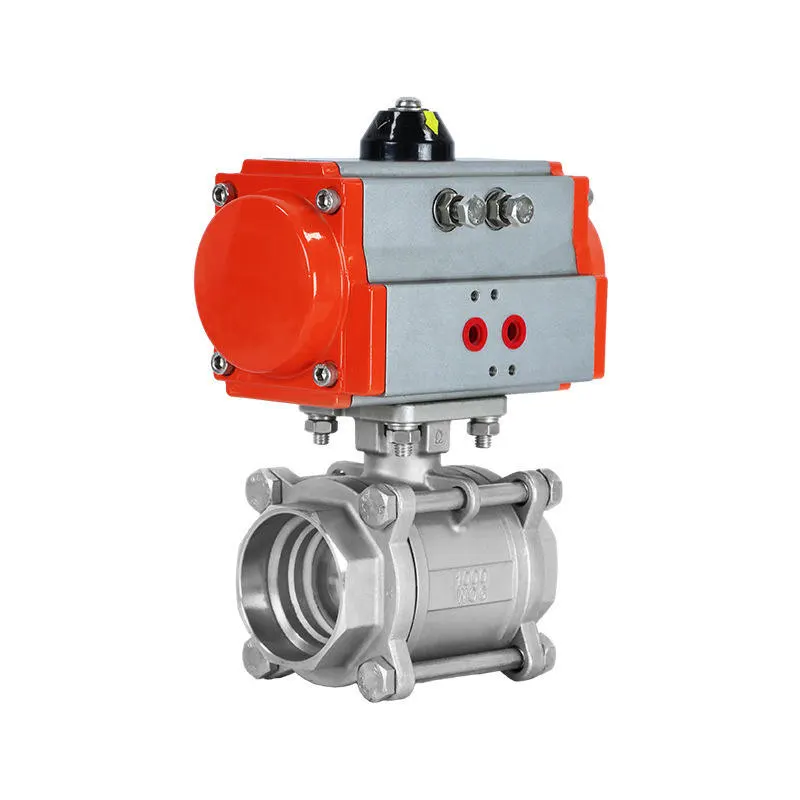

Vàlvula de bola pneumàtica amb brides d'acer inoxidable

La vàlvula de bola pneumàtica amb brida d'acer inoxidable és una vàlvula industrial automatitzada dissenyada per al control i el tancament del flux de canonades. Fabricat per Huadu Valve Group, utilitza material d'acer inoxidable SS304 / SS316 i és adequat per a condicions de treball industrials automàtiques.

S'utilitza àmpliament en canonades auxiliars químiques, instal·lacions de tractament d'aigua, línies de processament de gas petrolier i sistemes de producció automatitzats on el control automàtic, la resistència a la corrosió i la seguretat operativa són crítics.

La vàlvula de bola pneumàtica amb brida d'acer inoxidable garanteix un funcionament estable i una llarga vida útil en entorns industrials exigents.

Atributs clau

Matèries primeres i avantatges estructurals

Cos de la vàlvula d'acer inoxidable d'alta qualitat

La vàlvula de bola pneumàtica amb brida d'acer inoxidable està fabricada amb material d'acer inoxidable SS304 i SS316 genuí, assegurant:

-Superior resistència a l'òxid, l'oxidació i la corrosió per a mitjans humits, salats i lleugerament corrosius

-Eviteu l'acumulació d'òxid, la formació d'escales i la contaminació mitjana a llarg termini

-La tecnologia estàndard de fosa i forja elimina els forats de sorra interns i els defectes de l'espai d'aire

-Estructura sòlida resistent a la pressió, antideformació en funcionament continu i cicles freqüents

-Menor risc de fallada inesperada i reducció del cost de substitució de l'usuari final

Inspecció estricta del material

Cada lot de matèries primeres es prova per garantir:

-Composició química precisa per als graus SS304 / SS316

- Sense materials reciclats o deficients

-Rendiment mecànic estable per a condicions dures de camp

Beneficis de l'accionament pneumàtic

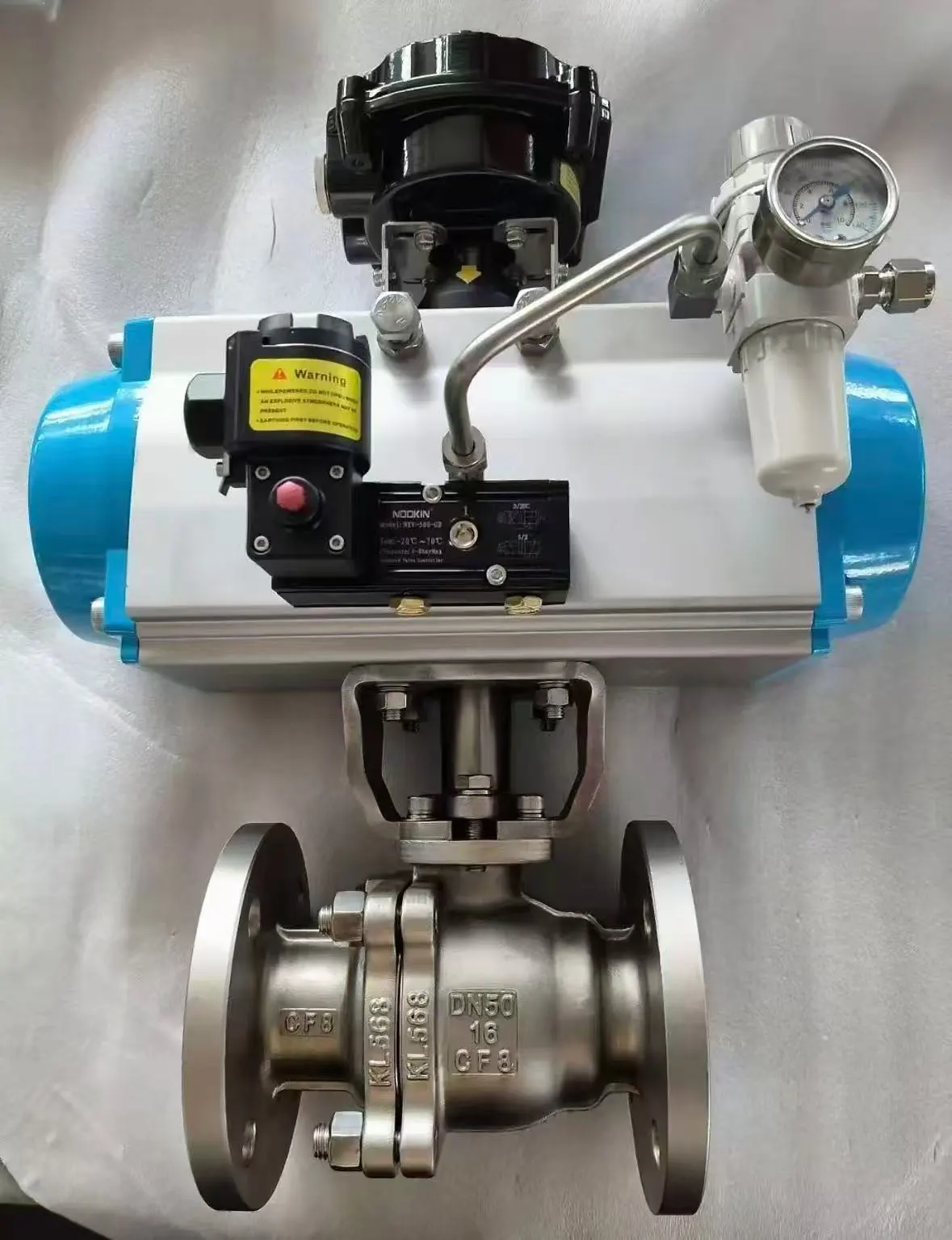

La vàlvula de bola amb brida pneumàtica d'acer inoxidable està equipada amb un actuador pneumàtic de primera qualitat, que ofereix aquests mèrits bàsics:

-Acció d'encesa i apagat de 90 graus impulsada per aire, no requereix operació manual

-Vàlvula solenoide de suport, interruptor de límit i connexió PLC per a control automàtic remot

- Apte per a gran altitud, taller tancat i llocs químics d'alt risc per evitar perills de seguretat manual

- Rendiment de commutació sensible i estable, adaptat als cicles freqüents d'encesa i apagat de línies de producció automatitzades

Avantatges de connexió estàndard de brida

La connexió de brida industrial estàndard proporciona:

- Fixació robusta, excel·lent estanquitat i forta capacitat de suport de pressió per a canonades resistents

-Fàcil alineació i muntatge amb brides de canonada estàndard durant la instal·lació in situ

- Desmuntatge, inspecció i manteniment convenients en la posterior revisió de la canonada

- El disseny interior de pas total minimitza la resistència al flux, redueix la pèrdua de pressió i garanteix una transmissió mitjana suau

- Totalment compatible amb els principals estàndards internacionals de canonades industrials

Estructura de segellat professional optimitzada

Els detalls de segellat optimitzats d'aquesta vàlvula de bola pneumàtica amb brides ofereixen:

-Seient de PTFE d'alt grau amb propietats autolubricants i de baixa fricció, canvi suau sense rascar el nucli de la bola

-Efecte de segellat millorat sota pressió nominal, compensant el desgast menor d'un funcionament llarg

- Disseny de tija anti-explosió juntament amb embalatge de múltiples capes, evitant l'expulsió de la tija i petites fuites externes

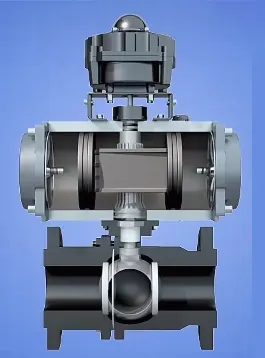

- El nucli de bola flotant polit realitza un ajustament precís amb seients per a un tancament hermètic bidireccional fiable per a líquids i gasos

Modes de seguretat de l'actuador opcionals

Múltiples opcions d'actuador compleixen diferents requisits de seguretat del lloc:

- Actuador pneumàtic de doble efecte: tancament d'obertura ràpida i equilibrada per al control automàtic general

- Actuador pneumàtic de retorn de molla: restabliment automàtic a la posició d'obertura / tancament total en cas de fallada del subministrament d'aire, evitant el desbordament mitjà i danys a l'equip per a línies de gas químic i petroli

Carcassa de l'actuador d'alumini anoditzat dur, lleugera, resistent al desgast per a un entorn de taller humit i polsós

- Coixinet de muntatge estàndard ISO 5211 per a una fàcil combinació amb vàlvules solenoides, interruptors de límit i posicionadors

Especificacions tècniques

Paràmetres estàndard

Mida: DN15-DN200 (estoc normal)

Pressió nominal: PN16 / PN25 / PN40/PN64/PN100

Material: acer inoxidable SS304, SS316

Tipus: vàlvula de bola pneumàtica amb brida d'acer inoxidable

Interval de temperatura: -20 °C ~ 180 °C (segons el material del seient)

Procés de fabricació

La vàlvula de bola pneumàtica amb brida d'acer inoxidable es produeix mitjançant:

- Forja i fosa d'acer inoxidable estàndard

- Tractament tèrmic per a la propietat estable del material

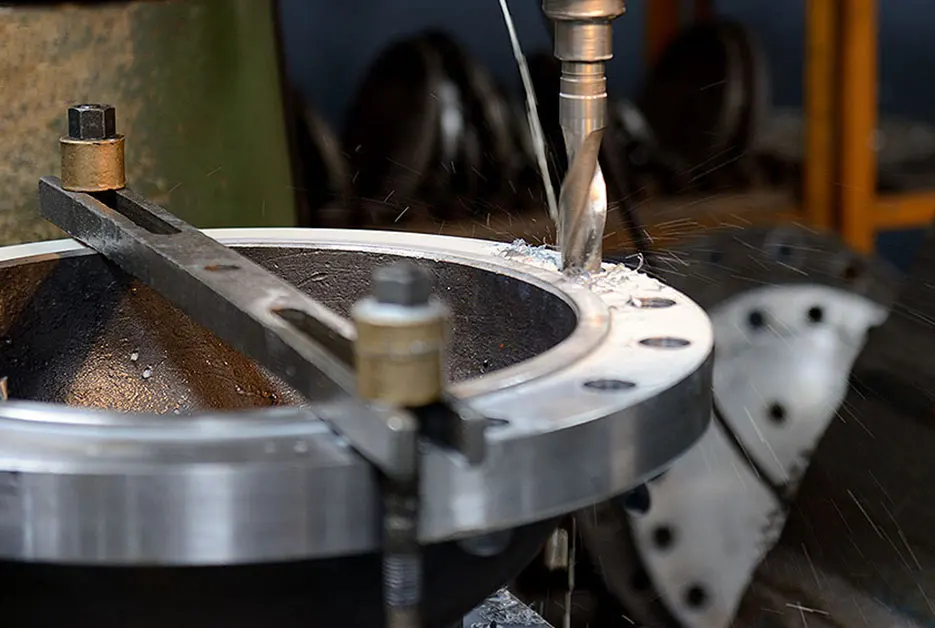

- Mecanitzat de precisió CNC per segellar superfícies i extrems de brida

- Muntatge complet amb tija anti-explosió i actuador pneumàtic adaptat

Característiques de rendiment

- Excel·lent rendiment antiòxid i anticorrosió

- Disseny de pas complet per a una baixa resistència al flux

- Tancament hermètic bidireccional per a mitjans líquids i gasosos

- Múltiples opcions de seguretat de l'actuador per a una protecció segura

- Resisteix als cops de pressió i als cops d'ariet causats per un canvi sobtat de flux

- Dissenyat per al servei de tancament automàtic de canonades i control de cabal

Àrees d'aplicació

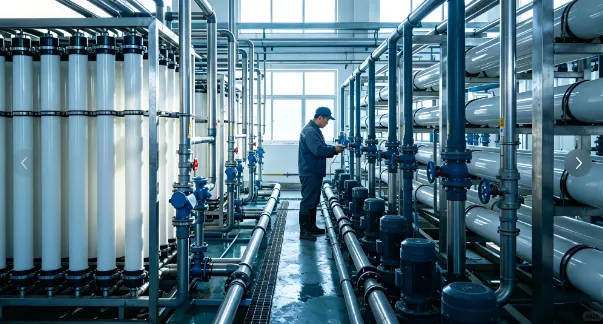

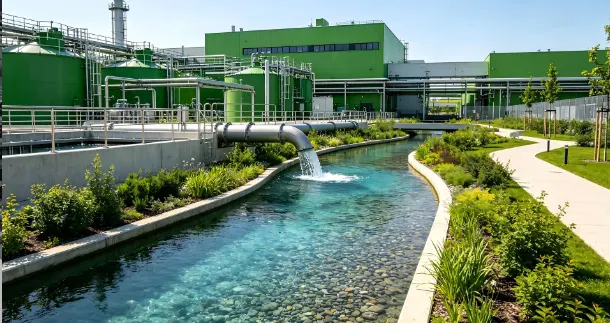

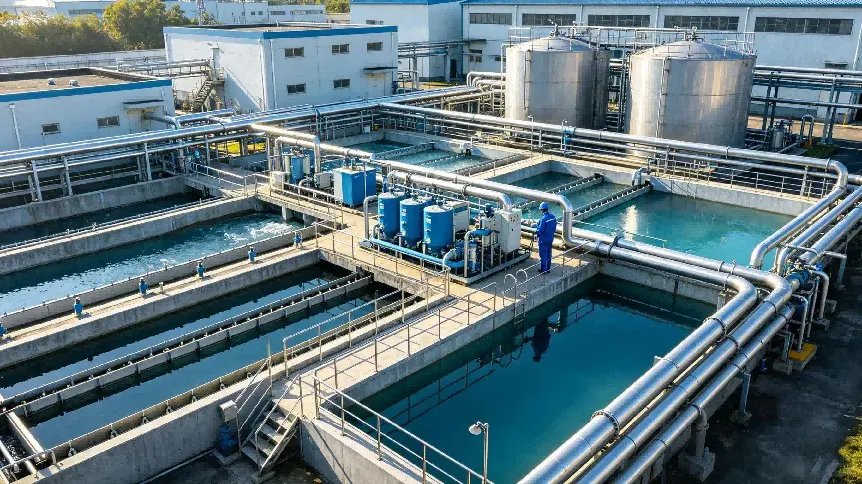

Indústria de tractament d'aigües

La vàlvula de bola pneumàtica amb brida d'acer inoxidable s'utilitza àmpliament en:

- Instal·lacions municipals automatitzades de tractament d'aigües

- Conduccions de control automàtic d'aigua circulant

- Sistemes auxiliars de tractament d'aigües residuals

- Grups de vàlvules automàtiques de subministrament d'aigua

Indústria química i petroliera

- Conductes de procés automàtic químic

- Bucles de control de fluids corrosius suaus

- Canalització automàtica de processament de gas petrolier

- Zones d'alt risc incòmodes per al funcionament manual

Ús industrial general

- Control de canonades de línia de producció automatitzada

- Taller tancat i sistemes de canonades d'altitud

- Construcció de noves canonades automatitzades i renovació d'equips antics del lloc

Suport de qualitat i adquisició de projectes

Com a fabricant professional de vàlvules industrials amb certificacions CE, ISO i API, cada vàlvula de bola pneumàtica amb brida d'acer inoxidable passa per estrictes proves de fàbrica, com ara prova de resistència a la pressió, prova de segellat d'estanqueïtat a l'aire i inspecció d'aspecte. El nostre sistema de control de qualitat complet inclou el cribratge de matèries primeres, el mecanitzat de precisió, el muntatge professional i les proves de producte acabat. Es poden proporcionar informes de proves de materials i documents d'inspecció per a la revisió de projectes a l'estranger, la licitació i l'acceptació del lloc.

Donem suport pràctics serveis de personalització OEM i ODM segons la temperatura de treball del lloc, les característiques mitjanes i els estàndards de canonades. Els articles personalitzables inclouen el material de la vàlvula, la classe de pressió, el material de segellat i la configuració de l'actuador. El MOQ flexible admet comandes de mostres per lots petits i compres massives d'enginyeria a gran escala. Les nostres vàlvules de bola pneumàtiques amb brides d'acer inoxidable s'exporten als mercats globals, guanyant un reconeixement constant i una cooperació a llarg termini de clients d'arreu del món.
