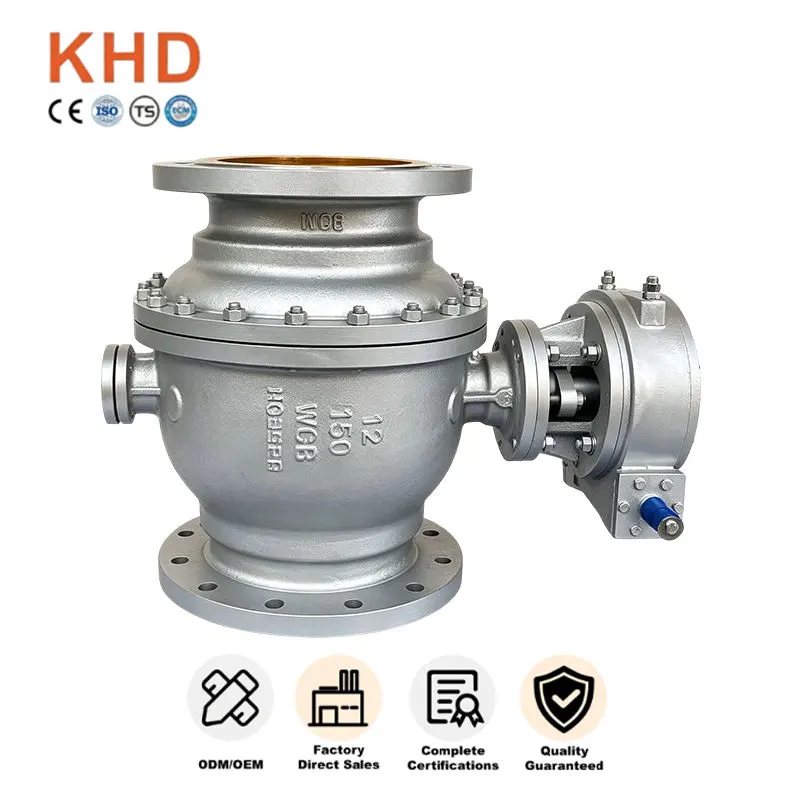

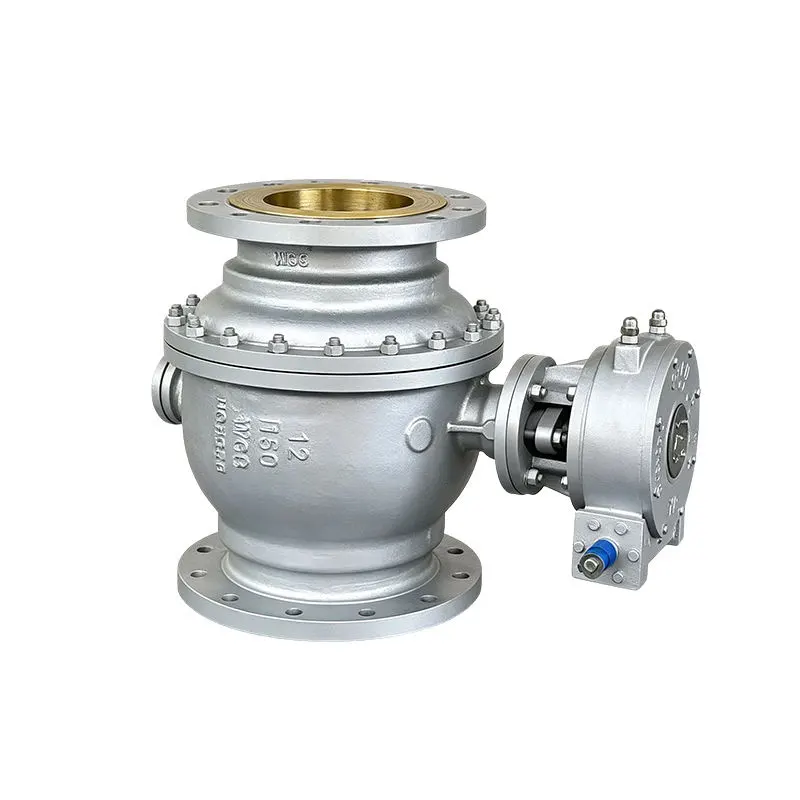

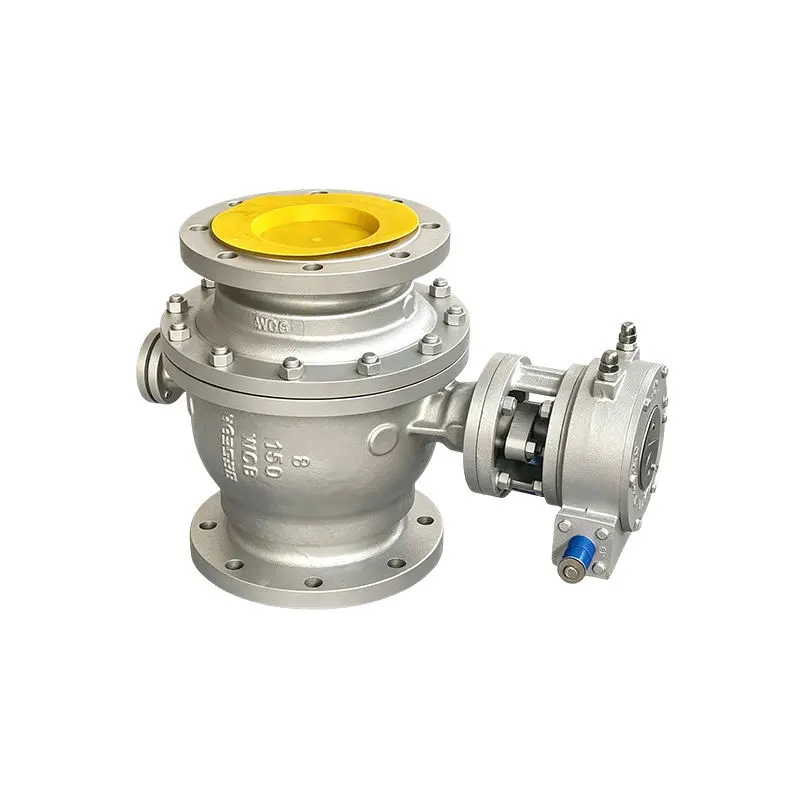

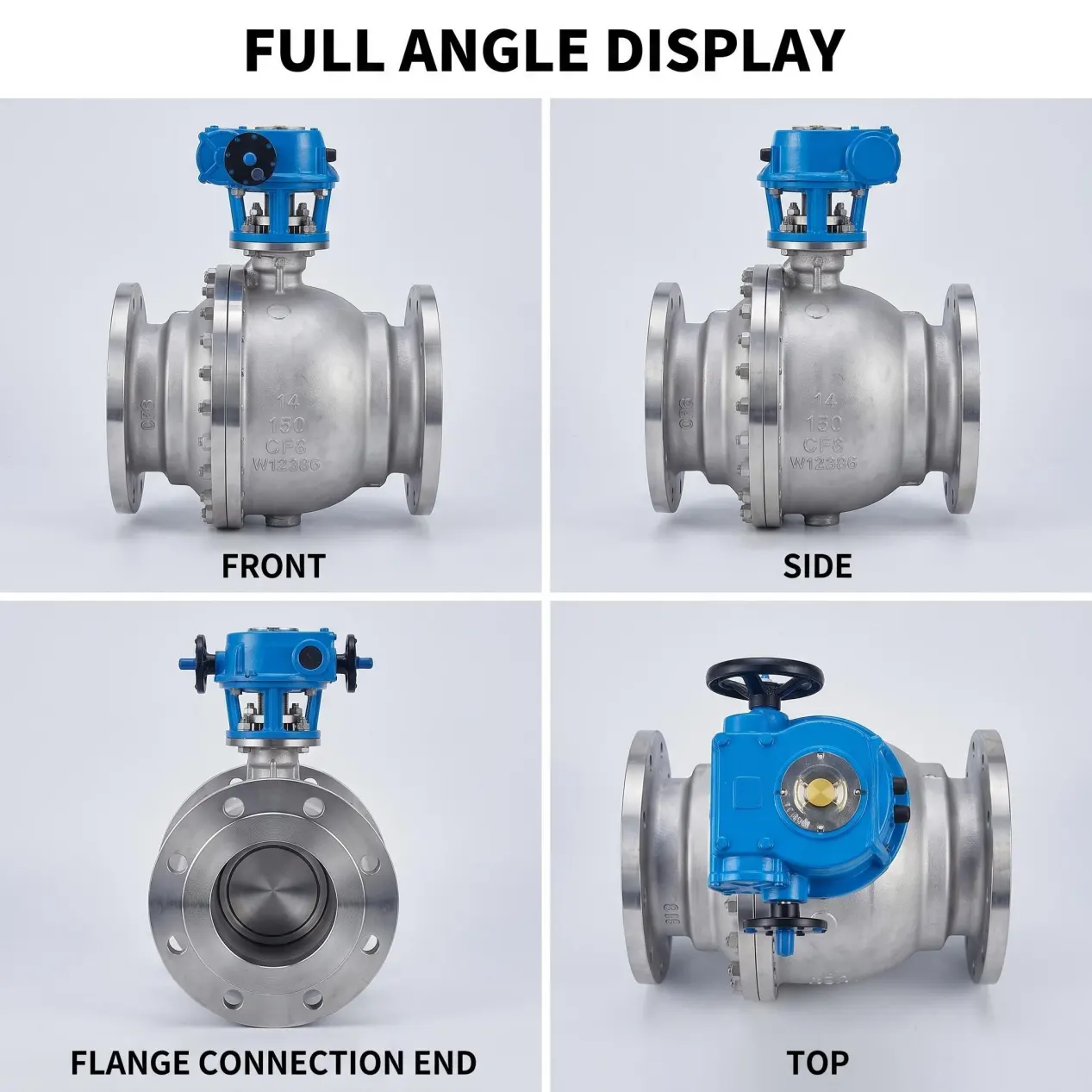

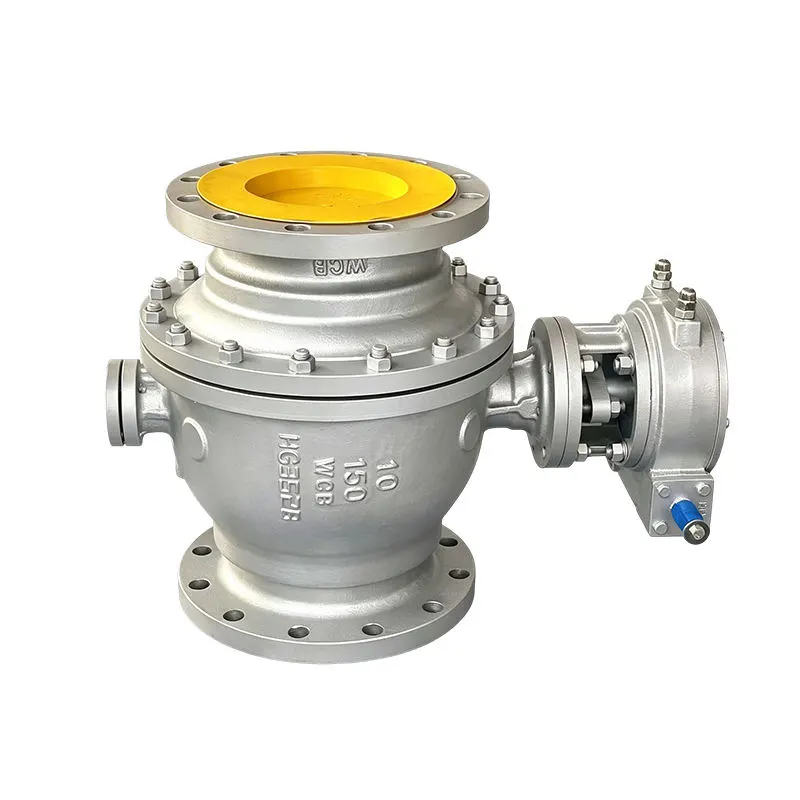

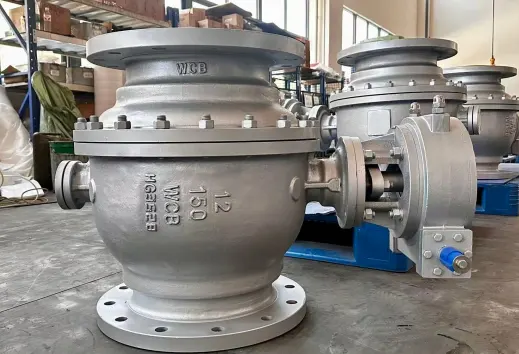

Vàlvula de bola fixa d'acer al carboni WCB

La vàlvula de bola fixa d'acer al carboni WCB és una vàlvula industrial de gran resistència construïda per a l'aïllament de canonades i el control del flux, fabricada per Huadu Valve Group. Adopta un disseny de bola fixa de muñón i un material d'acer al carboni A216 WCB, adequat per a condicions de treball crítiques de canonades d'alta pressió.

Aquesta vàlvula industrial funciona de manera fiable amb un servei continu d'alta pressió i un funcionament de cicle llarg, àmpliament seleccionada per a projectes on la seguretat del segellat i la llarga vida útil són requisits bàsics.

Matèries primeres i avantatges estructurals

Cos d'acer al carboni A216 WCB premium

La vàlvula de bola fixa d'acer al carboni WCB està fosa a partir d'acer al carboni A216 WCB, aportant aquests mèrits bàsics:

- Alta resistència mecànica i excel·lent resistència a l'impacte

- Bona adaptabilitat a la temperatura davant la sobrepressió i els cops d'ariet

-Suficient gruix de paret per al servei de classe d'alta pressió

-Inspecció de fosa rígida per eliminar defectes interns i superficials

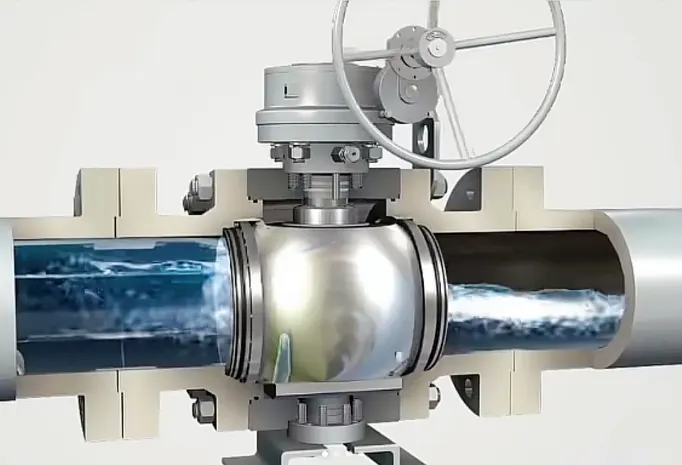

Estructura de bola fixa muntada en muñón

A diferència de les vàlvules de bola flotants ordinàries, el nostre disseny de bola fixa de muñón transfereix la major part de la càrrega de pressió de la canonada als eixos de suport superior i inferior. La bola roman bloquejada en posició, de manera que els seients de les vàlvules només suporten una força de contacte mínima. Redueix molt l'abrasió del seient fins i tot amb cicles freqüents d'obertura i tancament sota una pressió elevada sostinguda. El segellat bidireccional estable evita les fuites independentment de la direcció de la pressió, millorant la seguretat del sistema per als bucles de procés crítics.

Construcció optimitzada de segellat i seguretat

El conjunt de seient flotant amb molla està equipat per a aquesta vàlvula de bola fixa d'acer al carboni WCB. Els ressorts integrats compensen el desgast menor després de milers d'operacions per mantenir un rendiment d'apagat ajustat. La tija anti-explosió serveix com a funció de seguretat estàndard contra pics de pressió sobtats. L'embalatge de grafit multicapa minimitza les emissions fugitives al voltant dels buits de la tija. Tots els components de segellat estan especialment adaptats per a mitjans de treball d'alta pressió i temperatura mitjana en lloc de peces de recanvi genèriques.

Atributs clau

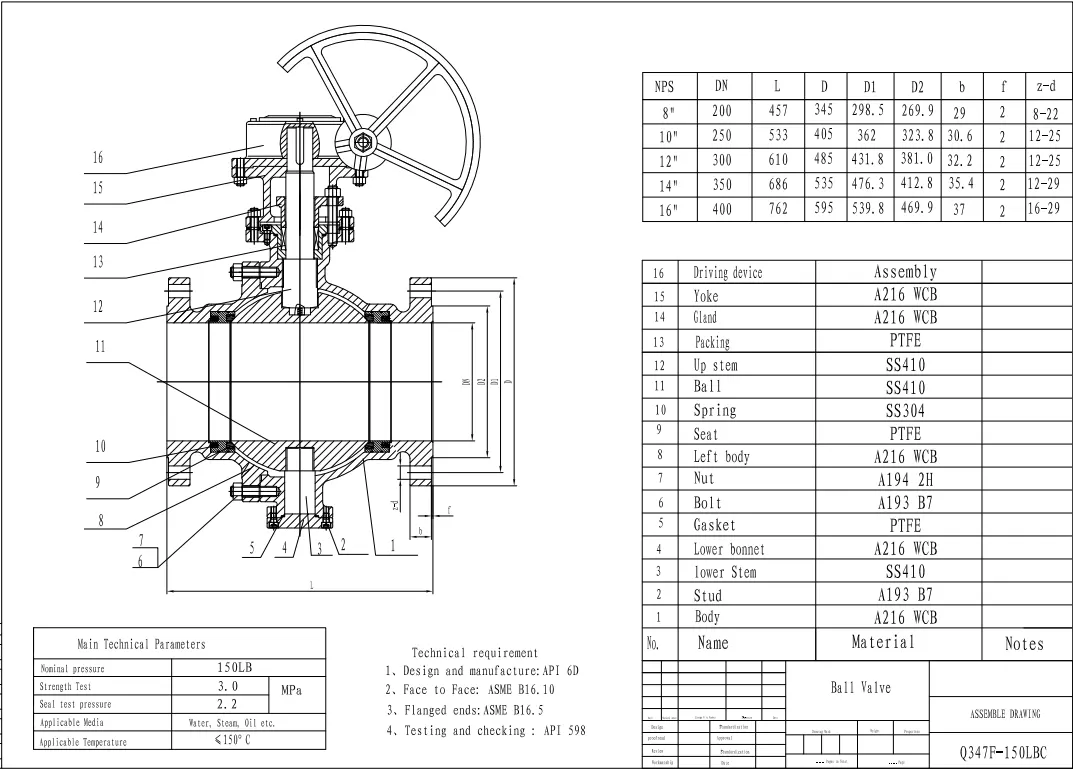

Especificacions tècniques

Paràmetres estàndard

Mida: DN50-DN1200

Classe de pressió: Classe150-Class2500

Material: acer al carboni A216 WCB

Estructura: vàlvula de bola fixa muntada en muñón

Interval de temperatura: -29 ℃ ~ 425 ℃

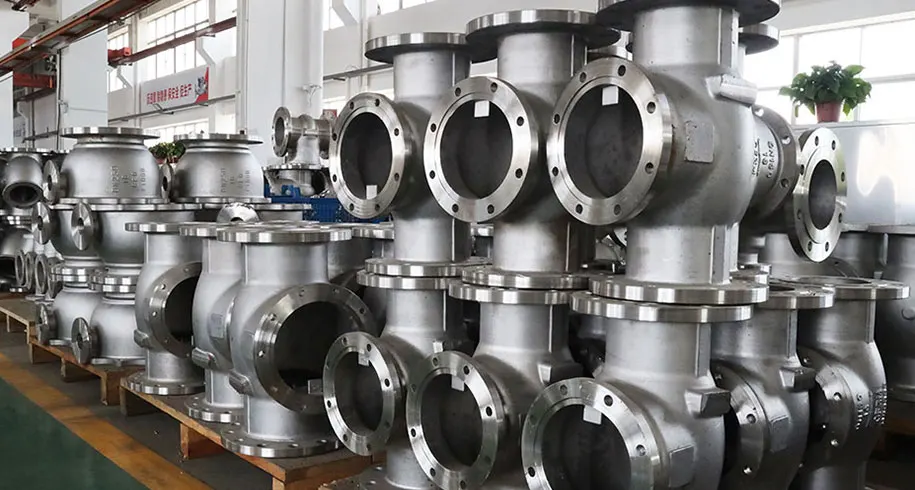

Procés de fabricació

La vàlvula de bola fixa d'acer al carboni WCB passa per:

- Producció qualificada de fosa A216 WCB

- Tractament tèrmic per a la propietat estable del material

- Mecanitzat CNC de precisió per segellar superfícies

- Muntatge amb components de segellat i actuador coincidents

Característiques de rendiment

- Estructura de muñón de baix desgast per al servei freqüent de bicicletes

- Tancament hermètic bidireccional fiable

- Baixa taxa de fallada del seient sota pressió contínua alta de la canonada

- Compatible amb múltiples opcions d'actuador: engranatge manual, pneumàtic, elèctric

- Dissenyat per a un servei d'aïllament totalment obert/tancat

Àrees d'aplicació

Indústria de petroli i gas

La vàlvula de bola fixa d'acer al carboni WCB s'aplica àmpliament a:

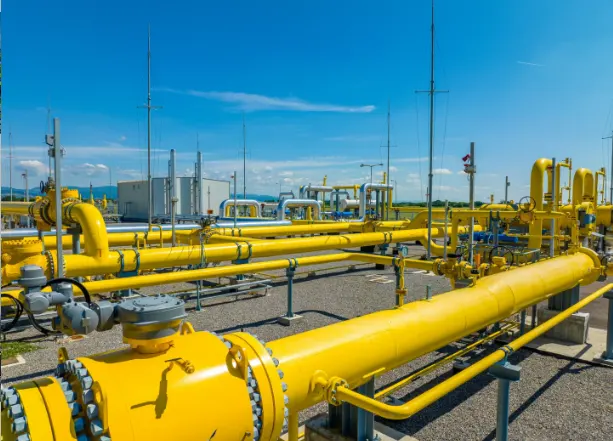

- Conductes principals de transport de gas natural

- Línies de procés de refineria de petroli

- Instal·lacions de transferència de cru

- Sistemes de canonades de les estacions de recollida de gas

Indústria petroquímica

- Bucles de procés petroquímic d'alta pressió

- Conduccions d'aïllament principal de la unitat de procés

- Circuits de fluids no corrosius i lleugerament corrosius de temperatura mitjana

Indústria elèctrica

- Conductes del procés principal de la central elèctrica

- Sistemes de bucle de planta industrial de gran resistència

Projectes Industrials Generals

- Paquets de canalització de projectes EPC de nova creació

- Treballs de renovació i reacondicionament de canonades existents

- Llocs industrials amb difícil accés de manteniment i alts requisits de seguretat

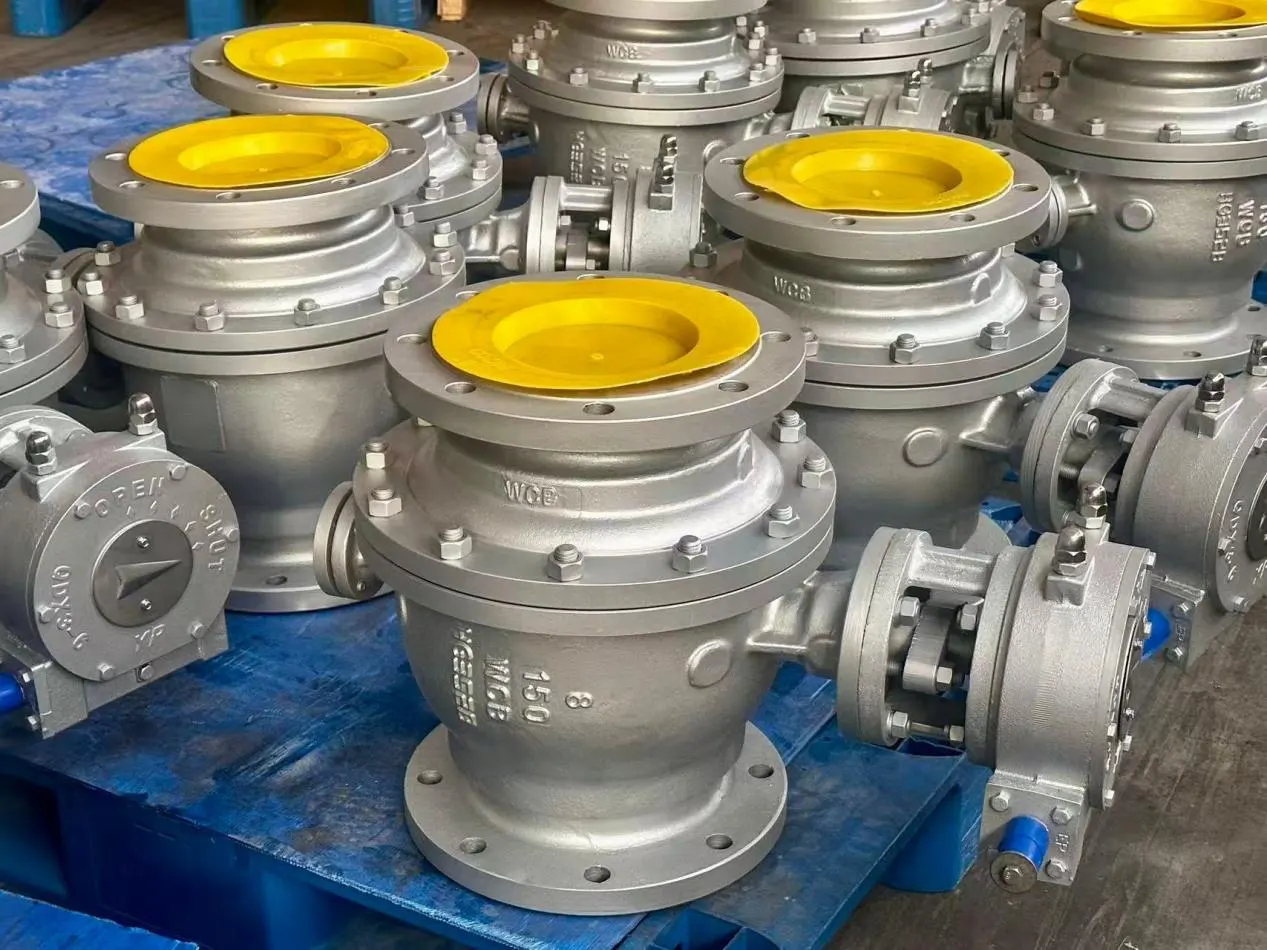

Control de qualitat i suport a la contractació de projectes

Com a fabricant de vàlvules certificat amb certificats ISO, CE i API, cada vàlvula de bola fixa d'acer al carboni WCB se sotmet a proves completes de fàbrica abans de l'enviament, inclosa la prova hidrostàtica de la carcassa, la prova de segellat del seient i la inspecció dimensional. Les proves de peces completes s'implementen per a vàlvules de gran mida de servei pesat sense inspecció de mostreig. La verificació de matèries primeres, la inspecció de fosa, la supervisió del muntatge i les proves de vàlvules acabades s'executen durant tot el flux de treball de producció. Es poden proporcionar certificats d'assaig de materials i informes d'inspecció per a la presentació d'ofertes i l'acceptació del lloc.

Hi ha opcions de configuració flexibles disponibles segons les condicions de treball in situ, que cobreixen diferents graus de pressió, combinacions de materials de segellat i múltiples modes de funcionament. El MOQ flexible admet proves de mostres, subministrament d'estocs per lots petits i comandes de projectes a granel de gran volum. Les vàlvules de bola fixes WCB de Huadu Valve Group s'exporten a tot el món i guanyen comandes repetides de clients industrials de tot el món.

Com es construeix el segellat del seient i la tija per a la durabilitat del lloc del món real?

Utilitzem un disseny de seient flotant amb molla per a aquesta vàlvula de bola fixa. Les molles internes mantenen el seient premut contra la superfície de la bola. Quan es produeix un desgast menor després de milers d'operacions, les molles poden compensar els petits buits, mantenint un bon rendiment de segellat al llarg del temps. L'estructura de la tija anti-explosió està integrada com a funció de seguretat estàndard. Sota pics de pressió inesperats de la canonada, evita que la tija exploti. L'embalatge de grafit multicapa està equipat per al segellat de la tija, per aturar les petites emissions fugitives al voltant de la bretxa de la tija. Aquestes peces de segellat no són recanvis barats genèrics; es seleccionen per adaptar-se a les condicions de treball d'alta pressió i temperatura mitjana.
