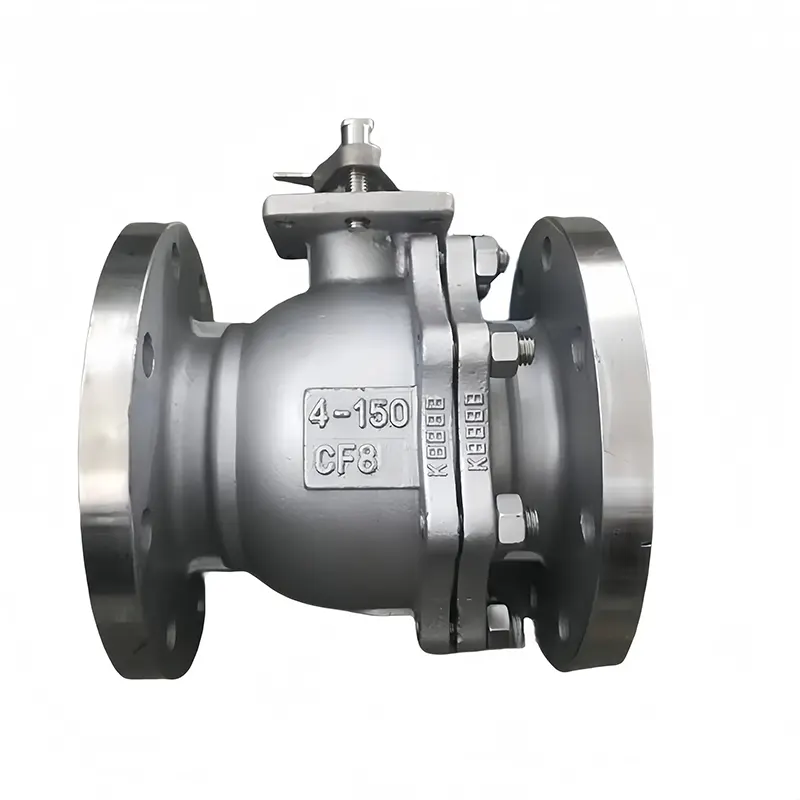

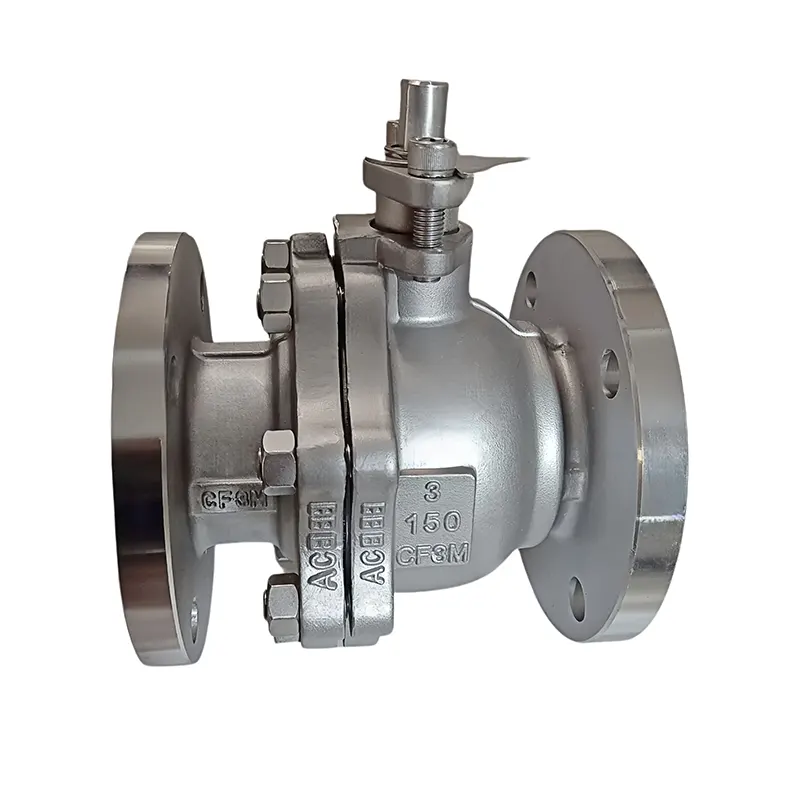

Vàlvula de bola manual d'acer inoxidable

La vàlvula de bola manual d'acer inoxidable és una vàlvula d'aïllament i regulació operada a mà dissenyada per al control de fluids in situ. Produït a la fàbrica de Huadu Valve, aprofita l'acer inoxidable d'alta especificació per fer front a diversos mitjans de treball industrials no extrems.

Troba un gran desplegament en el processament d'aigua, productes químics lleugers, farmacèutica alimentària, canonades marines costaneres i plantes generals, on es valora molt la higiene, el rendiment antioxidant i el funcionament sense energia.

Aquesta vàlvula de bola manual manté un rendiment constant fins i tot amb un servei cíclic continu en entorns de planta difícils.

Atributs clau

Matèries primeres i avantatges estructurals

Per què l'acer inoxidable destaca per als cossos de vàlvules

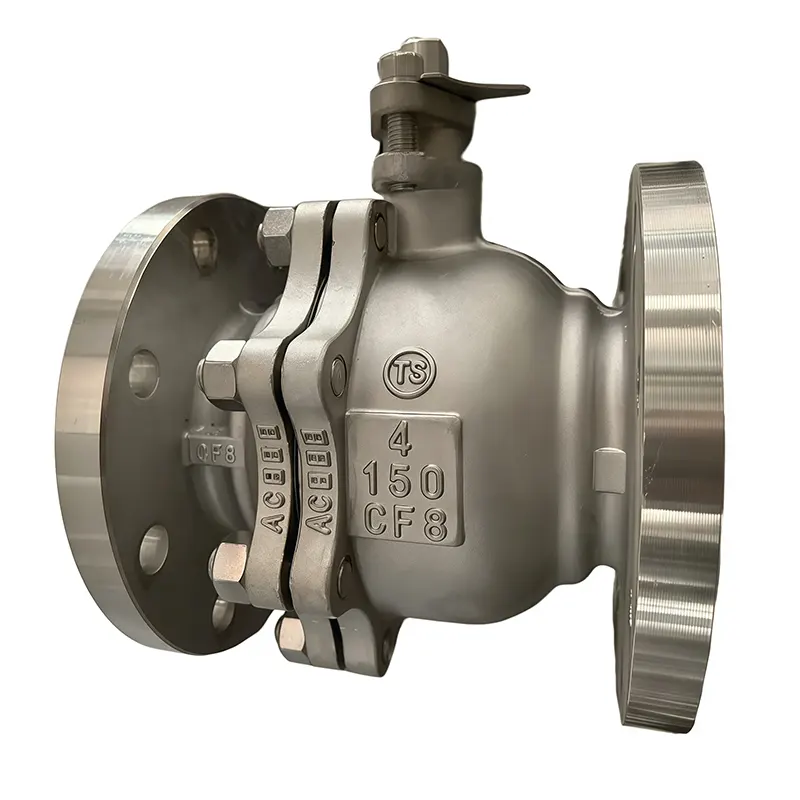

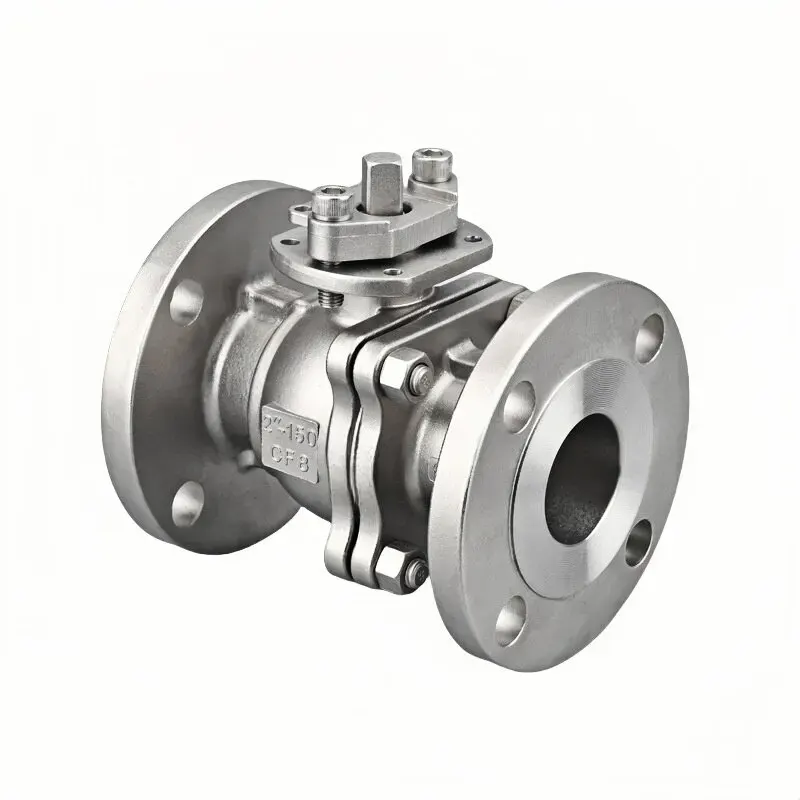

La nostra vàlvula de bola manual està forjada / fosa d'acer inoxidable SS304 i SS316 acuradament seleccionat (qualitats de fosa CF8 / CF8M).

En lloc de l'acer al carboni bàsic, l'acer inoxidable aporta una resistència inherent contra l'òxid, l'oxidació i un atac químic suau. Això el fa ideal per a tallers de plantes humides, instal·lacions costaneres i fluids de procés lleugerament corrosius.

Les tècniques avançades de formació d'una sola peça eliminen defectes interns ocults com forats o inclusions de sorra. El cos acabat ofereix una resistència mecànica sòlida, una bona tolerància als cops i una capacitat de suport de pressió estable. El funcionament a llarg termini no provocarà fàcilment la deformació del cos o la filtració de les articulacions, la qual cosa redueix la despesa general de manteniment de la planta.

La variant SS316 sobresurt quan hi ha fluids carregats de clorur o que contenen sal. Per als serveis d'aigua, aire i gas estàndard, SS304 segueix sent l'opció equilibrada i d'estalvi de pressupost per a la majoria de compradors estrangers.

Verificació de matèries primeres rígides

Cada lot de material entrant passa per controls de laboratori per garantir:

- La composició química coincideix estrictament amb les especificacions SS304 / SS316 / CF8 / CF8M

- Zero material de substitució reciclat o inferior

- Propietats mecàniques consistents per fer front a les condicions reals del lloc

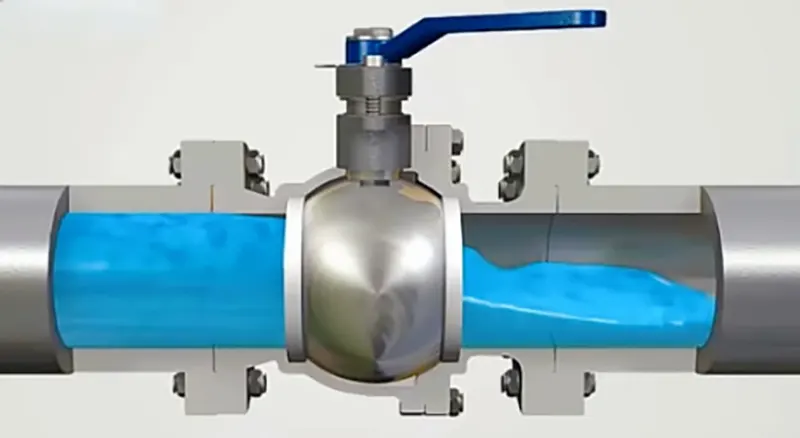

Bord d'arquitectura manual de bola flotant

Adoptem el principi de bola flotant provat combinat amb una palanca de mà amigable amb els humans, dissenyada per a la usabilitat del lloc del món real:

-Accionament totalment manual: sense electricitat, sense subministrament d'aire; eviteu el maquinari auxiliar addicional i els riscos de fallada associats

-Instal·lació senzilla, funcionament intuïtiu i manteniment de baixa barrera al lloc

- La ruta de flux de pas complet optimitzada redueix la turbulència del flux, permetent un rendiment mitjà suau sense caigudes de pressió innecessàries

-Els seients de PTFE acoblats amb precisió i la bola flotant polida aconsegueixen un tancament ajustat dins de l'embolcall de temperatura de pressió nominal

-La nansa amb bloqueig opcional de camp restringeix la rotació aleatòria, evitant eficaçment el mal funcionament accidental del personal del lloc

- Dissenyat per a un servei d'aïllament totalment obert / tancat; No es recomana l'acceleració prolongada en posició mig oberta.

Opcions de connexió flexibles per a diverses canonades

S'ofereixen múltiples configuracions d'extrems: extrems roscats, extrems amb brides, connexions sanitàries de pinça ràpida.

- Ampli espectre de mida que cobreix 1/2 "fins a 4 polzades, compatible amb múltiples classes de pressió

- Funciona igual de bé per a línies d'instruments de calibre petit i aïllament de canonades principals de gran flux

- Fabricat seguint l'estàndard ASME B16.34, intercanviable amb els dissenys de canonades globals principals

- El nostre equip d'enginyers pot avaluar els dibuixos dels clients i desenvolupar solucions a mida per a requisits dimensionals no estàndard.

Sistema de segellat ben pensat

El conjunt de segellat està ajustat per a una resistència de camp a llarg termini:

- El seient de PTFE autolubricant redueix la fricció durant la rotació de la palanca, protegint la superfície de la bola de gran brillantor contra el desgast

- Rendiment de tancament hermètic bidireccional per a aigua, oli, gas i fluids de procés corrosius suaus

- La disposició optimitzada d'embalatge de la tija suprimeix les fuites fugitives al llarg de l'eix de la vàlvula

- La propietat antiincrustante, antical, conserva una neteja mitjana, adaptant-se perfectament als escenaris de producció higiènic.

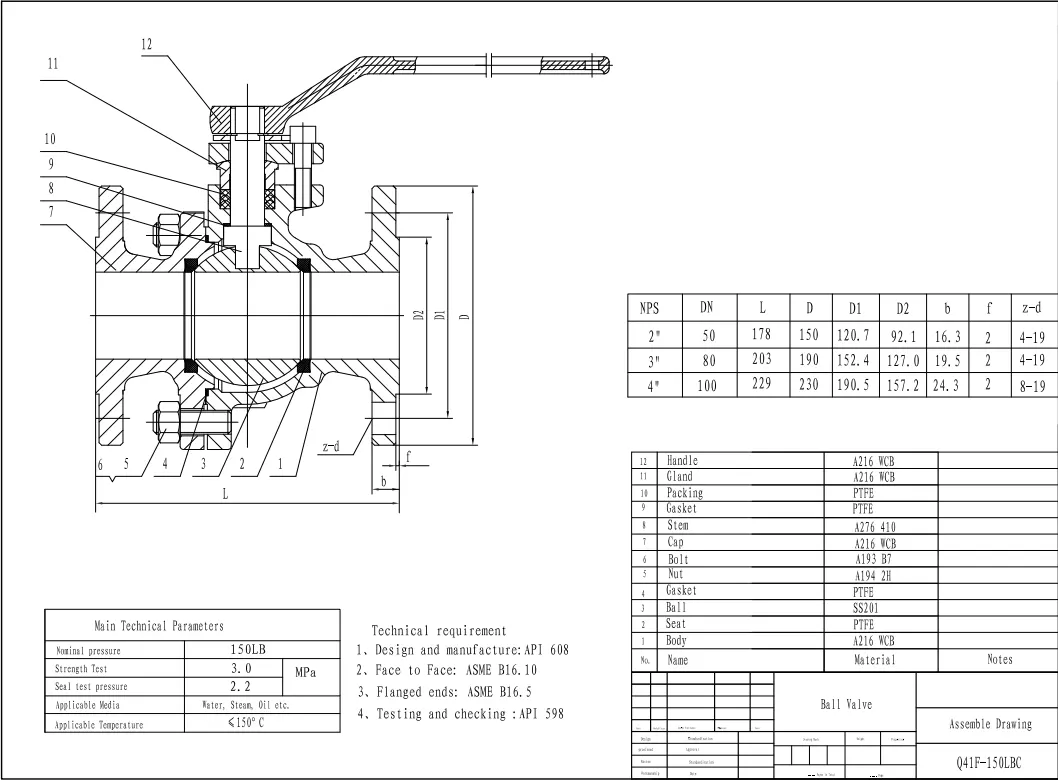

Especificacions tècniques

Paràmetres estàndard

Mida: 1/2 "-4" (articles en estoc disponibles)

Classe de pressió: PN16 / PN25 / PN40/PN64/PN100

Material del cos: SS304(CF8), SS316(CF8M)

Tipus de vàlvula: vàlvula de bola manual d'acer inoxidable

Forma de connexió: roscat / brida / pinça sanitària

Temperatura de treball: -20 °C ~ 180 °C (depèn del compost del seient)

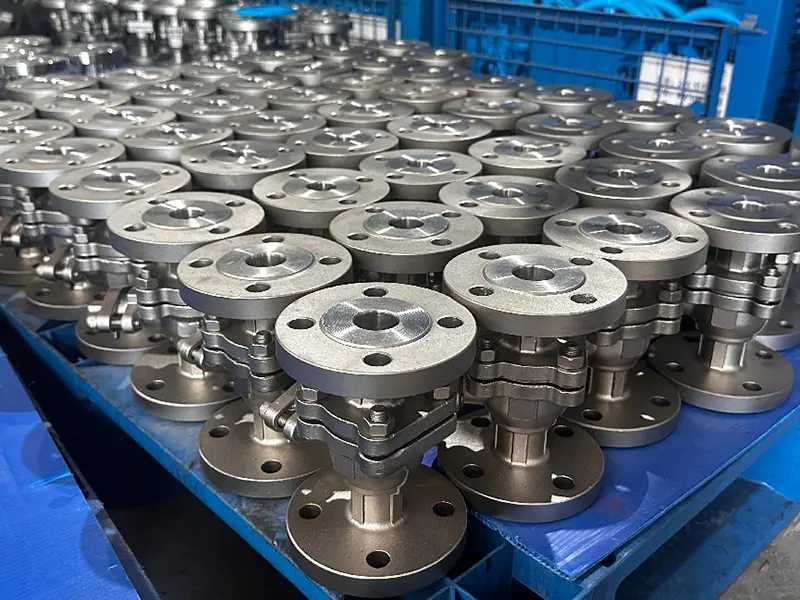

Flux de treball de fabricació

La nostra vàlvula de bola manual d'acer inoxidable passa per passos complets de producció:

-Fosa / forja de precisió d'acer inoxidable

- Tractament tèrmic per estabilitzar les característiques mecàniques del material

-Mecanitzat CNC d'alta precisió per a boles, cares de segellat i extrems de connexió

- Muntatge de la unitat completa amb palanca manual; nansa amb pany instal·lada a petició

Aspectes destacats del rendiment

- Excel·lent resistència a l'òxid i la corrosió

- Disseny de pas complet per a una pèrdua de pressió mínima

- Tancament hermètic bidireccional fiable per a líquids i gasos

- Funcionament manual sense energia, alta adaptabilitat al lloc

- Accessori de bloqueig de mànec per evitar mal funcionament

- Complint amb les normes internacionals de canonades ASME B16.34

Àrees d'aplicació

Sector Tractament d'Aigües

La vàlvula de bola manual d'acer inoxidable s'aplica àmpliament a:

- Xarxes de canonades municipals de subministrament i tractament d'aigua

- Circuits auxiliars d'aigua circulant i aigües residuals

-Netejar els punts d'aïllament i de commutació de la canonada d'aigua

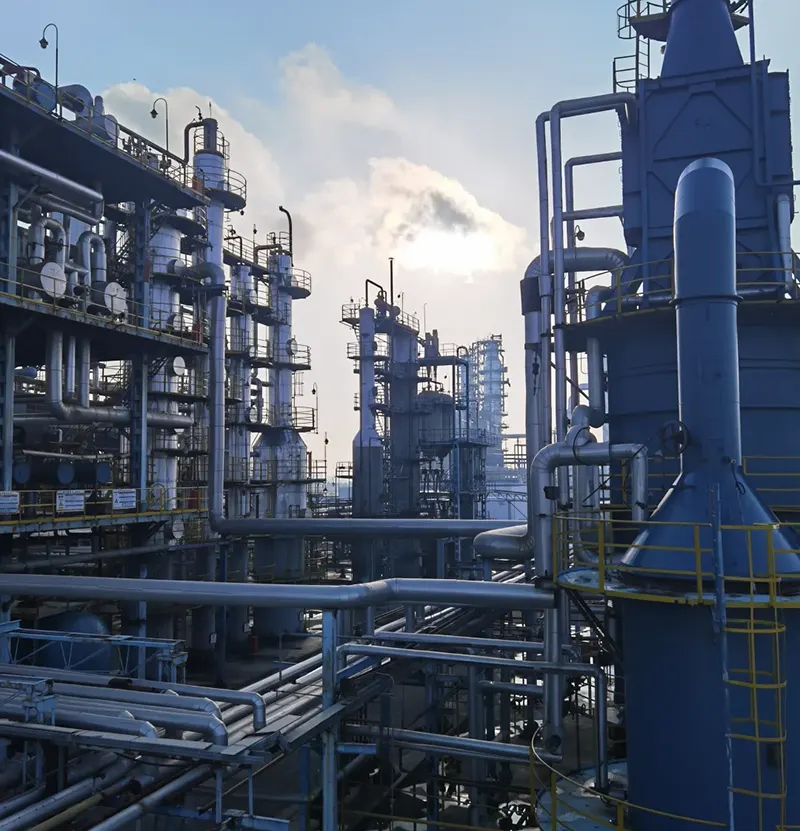

Sector Químic i Petroquímic

- Conductes generals de procés químic lleuger

- Bucles de control de fluids corrosius suaus

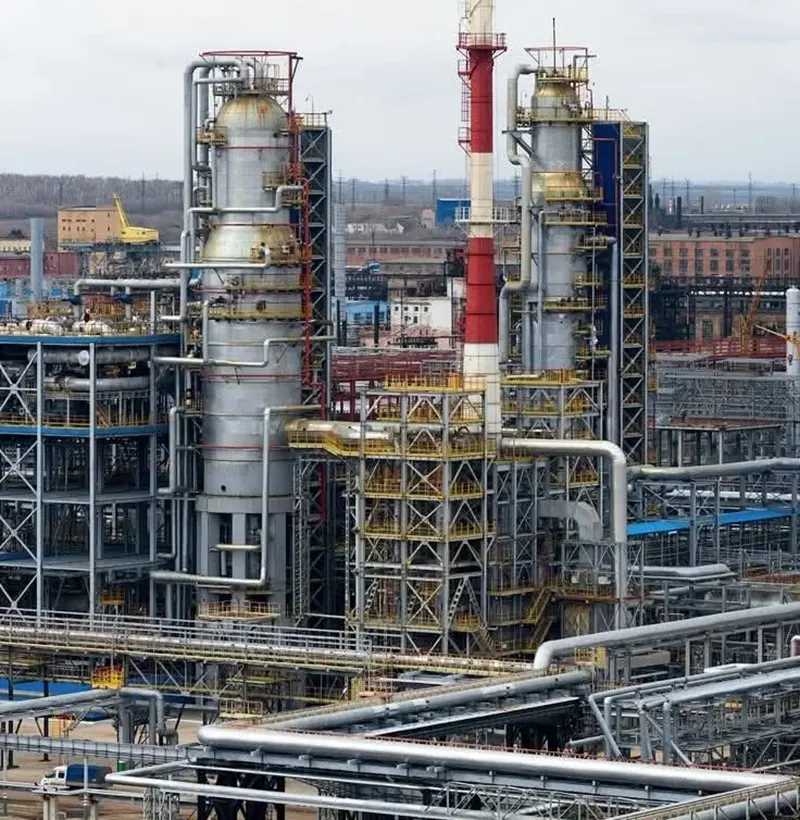

- Xarxes de canonades auxiliars per a plantes petroquímiques

Alimentació, Begudes i Sector Farmacèutic

- Conduccions sanitàries per a línies de producció d'aliments i begudes

- Tuberia de procés dins de tallers farmacèutics

- Transferència de fluids higiènics on sigui obligatori lliure de contaminació

Escenaris marins i industrials generals

- Sistemes de canonades costaneres i marines properes a la costa

- Control de bucle auxiliar per a projectes d'obra del contractista d'enginyeria

- Estoc de recanvi de moviment ràpid per a distribuïdors locals i treballs de revisió de plantes

Consells d'operació in situ i suport global del projecte

Per maximitzar la vida útil: netejar l'escòria de soldadura i els residus sòlids dins de les canonades abans de la instal·lació. No apliqueu força bruta a la palanca manual. Realitzeu cicles periòdics de carrera completa per evitar que el segell s'enganxi després d'una llarga espera estàtica. Les fuites menors de la tija es poden rectificar mitjançant un lleuger ajust de l'embalatge. Incloeu les juntes i l'estat de la maneta a les vostres rondes habituals d'inspecció de la planta.

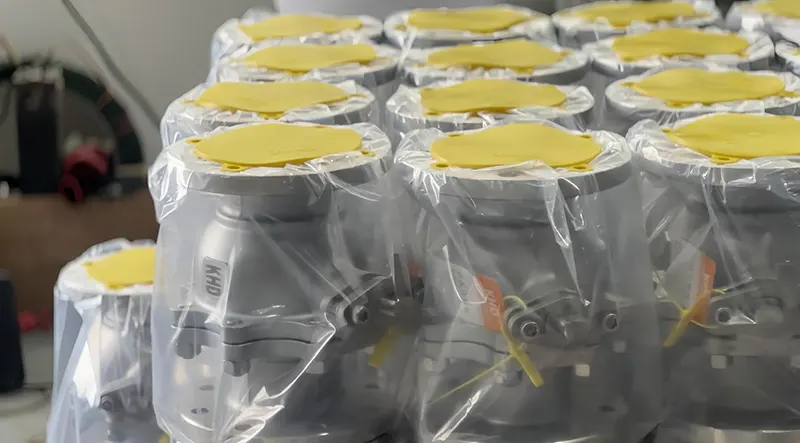

Com a fabricant de vàlvules certificat API, ISO, CE, cada unitat passa la prova de pressió, la prova de fuites i la inspecció visual abans de l'enviament. El nostre flux de treball complet de control de qualitat inclou la comprovació d'entrada de matèries primeres, el mecanitzat de precisió mitjançant la validació del producte acabat. Es poden subministrar certificats de prova de materials per a la presentació d'ofertes i l'acceptació del lloc de projectes a l'estranger.

El servei personalitzat OEM i ODM flexible és accessible: s'admeten l'ajust del material, la mida especial, l'acabat de la superfície, el gravat del logotip i l'optimització de les condicions personalitzades. El MOQ flexible admet proves de mostres petites, així com comandes massives a granel per a projectes a gran escala.

Les nostres vàlvules de bola manuals d'acer inoxidable han guanyat un ampli reconeixement del mercat al sud-est asiàtic, Orient Mitjà, Àfrica, Europa i més enllà. Gràcies a un rendiment de camp constant i una durabilitat provada a llarg termini, hem construït associacions sòlides a llarg termini amb distribuïdors, contractistes d'enginyeria i operadors de plantes finals a tot el món. Tant si necessiteu unitats fiables per al desplegament de projectes en curs o per a la reposició d'estocs periòdics, no dubteu a posar-vos en contacte amb el nostre equip. Estem preparats per compartir fulls tècnics complets i pressupostos competitius adaptats als vostres requisits reals.
