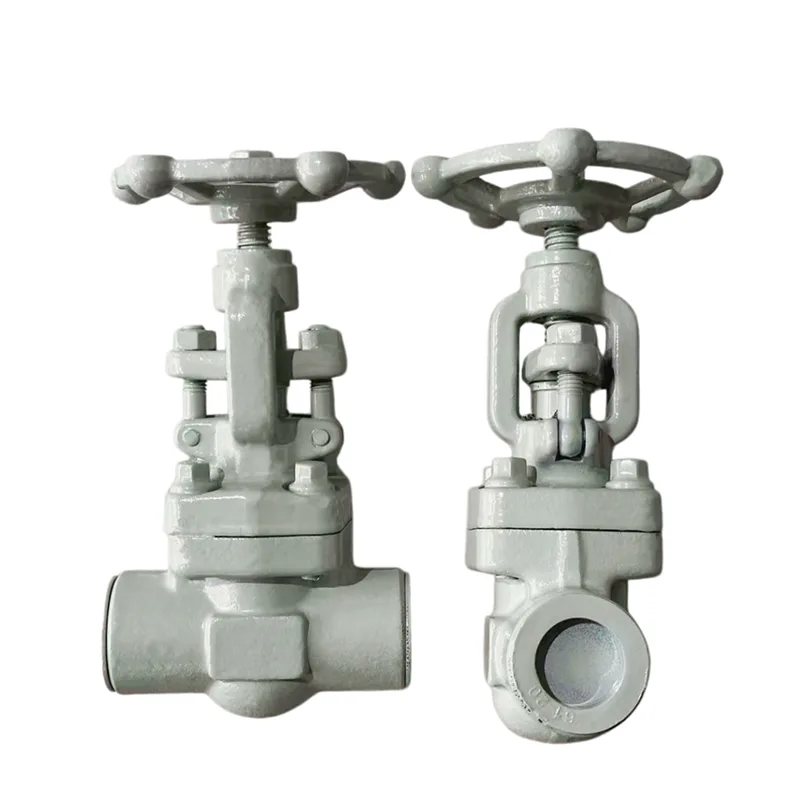

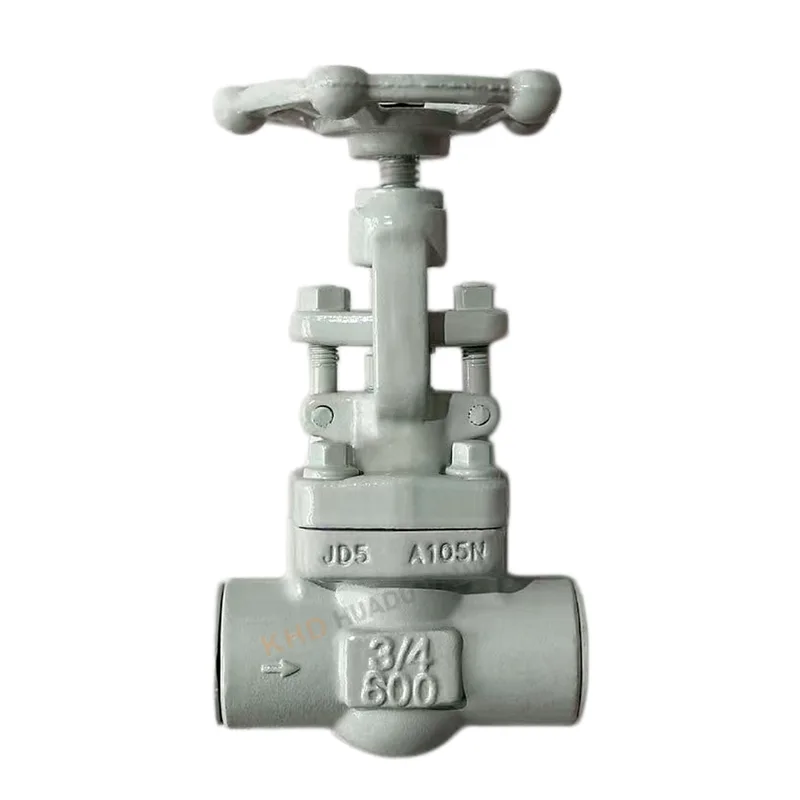

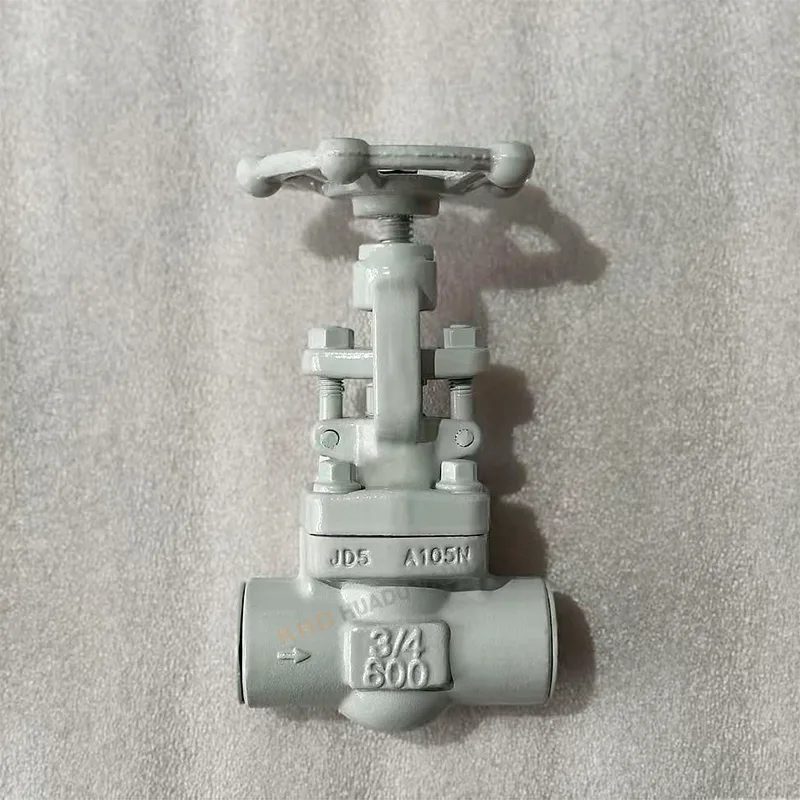

Vàlvula de compuerta forjada soldada amb sòcol

La vàlvula de compuerta forjada soldada amb sòcol és una vàlvula industrial d'alta pressió dissenyada per a tancament de canonades i control de cabal. Fabricat per Huadu Valve Group, utilitza acer al carboni forjat A105N i és adequat per a condicions de treball de classe 600. S'utilitza àmpliament en sistemes de petroli, químics, potència i vapor d'alta pressió on la seguretat i el rendiment de segellat són crítics.

Matèries primeres i avantatges estructurals

Cos d'acer forjat d'alta qualitat

La vàlvula de compuerta forjada soldada amb sòcol està fabricada amb acer al carboni forjat A105N, assegurant:

Alta resistència i densitat

Excel·lent resistència a l'impacte

Sense defectes de fosa com ara porus o forats de sorra

Inspecció estricta del material

Cada lot de matèries primeres es prova mitjançant anàlisi espectral per garantir:

Composició química precisa

Sense materials reciclats o de qualitat inferior

Rendiment mecànic estable

Avantatges de la connexió Socket-Weld

El tipus de connexió de la vàlvula de porta forjada soldada amb sòcol proporciona:

Fort rendiment de segellat

Millor resistència a alta pressió que les brides

Risc de fuites reduït en sistemes crítics

Especificacions tècniques

Paràmetres estàndard

Mida: DN15–DN50 (estoc normal)

Classe de pressió: Classe 300 / Classe 600

Material: acer al carboni forjat A105N

Tipus: vàlvula de comporta forjada soldada amb endoll

Interval de temperatura: -29 °C a 570 °C

Procés de fabricació

La vàlvula de comporta forjada soldada amb sòcol es produeix mitjançant:

Forja de matriu integral

Tractament tèrmic (procés de normalització)

Mecanitzat CNC de precisió

Característiques de rendiment

Precisió de la superfície de segellat a nivell de micres

Rendiment de segellat sense fuites

Funcionament suau sense embussos

Apte per a sistemes de vapor d'alta temperatura

Àrees d'aplicació

Indústria del petroli i del gas

La vàlvula de porta forjada soldada amb sòcol s'utilitza àmpliament en:

Conduccions de la refineria

Sistemes de transmissió d'oli

Instal·lacions de gas natural

Indústria Química

Conduccions químiques d'alta pressió

Sistemes de control de fluids corrosius

Sistemes d'entrada/sortida del reactor

Indústria elèctrica

Conduccions de vapor

Sistemes d'energia tèrmica

Conduccions de condensats

Ús industrial general

Conduccions d'alta pressió de petit diàmetre

Sistemes d'aïllament d'equips

Aplicacions de tancament de seguretat

Atributs clau

Preguntes freqüents

Què és una connexió de soldadura per endoll?

Una connexió de soldadura per endoll és un mètode d'unió de canonades on la canonada s'insereix en una presa encastada i després es solda a l'exterior. S'utilitza habitualment en sistemes d'alta pressió i de petit diàmetre.

En el cas d'una vàlvula de compuerta forjada soldada amb endoll, la canonada s'insereix a l'endoll de l'extrem de la vàlvula i es solda per formar una junta forta i resistent a les fuites.

Característiques clau de la connexió endoll-soldadura

Alta resistència i resistència a la pressió

Excel·lent rendiment de segellat

Apte per a canonades petites DN15-DN50

Risc reduït de fuites en comparació amb les juntes roscades

Comú en sistemes de petroli, gas i vapor

S'han de desmuntar les vàlvules de soldadura per endoll abans de soldar?

Sí, absolutament. Abans d'instal·lar una vàlvula de compuerta forjada soldada amb sòcol, la vàlvula NO s'ha de muntar parcialment durant la soldadura.

Pràctica d'instal·lació adequada:

Traieu els components interns si és possible (o assegureu-vos que la vàlvula estigui completament oberta)

Introduïu el tub completament a la presa

Mantingueu un petit espai d'expansió (~1,5–2 mm)

Realitzeu la soldadura només a la junta externa

Deixeu que es refredi abans d'accionar la vàlvula

Notes importants:

Eviteu sobreescalfar el cos de la vàlvula

Eviteu que l'escòria de soldadura entri a la cavitat de la vàlvula

Assegureu-vos l'alineació correcta abans de soldar

La soldadura inadequada pot danyar les superfícies de segellat i reduir la vida útil de la vàlvula.

Quina diferència hi ha entre OS&Y i el capó cargolat?

Es tracta de dos dissenys estructurals diferents utilitzats a les vàlvules de comporta.

OS&Y (cargol i jou exterior)

El fil de la tija es troba fora del cos de la vàlvula

El moviment visible de la tija indica l'estat d'obertura/tancada

Manteniment i control de funcionament més fàcils

Comú en sistemes industrials i de protecció contra incendis

Capó cargolat

El capó es connecta al cos de la vàlvula mitjançant cargols

Disseny de la tija interna (no visible externament)

Estructura compacta

Àmpliament utilitzat en aplicacions industrials generals

Comparació senzilla:

OS&Y = visibilitat externa + monitorització fàcil del funcionament

Capó cargolat = estructura compacta + rendible

Tots dos tipus es poden aplicar en una vàlvula de compuerta forjada soldada amb endoll segons els requisits del projecte.
