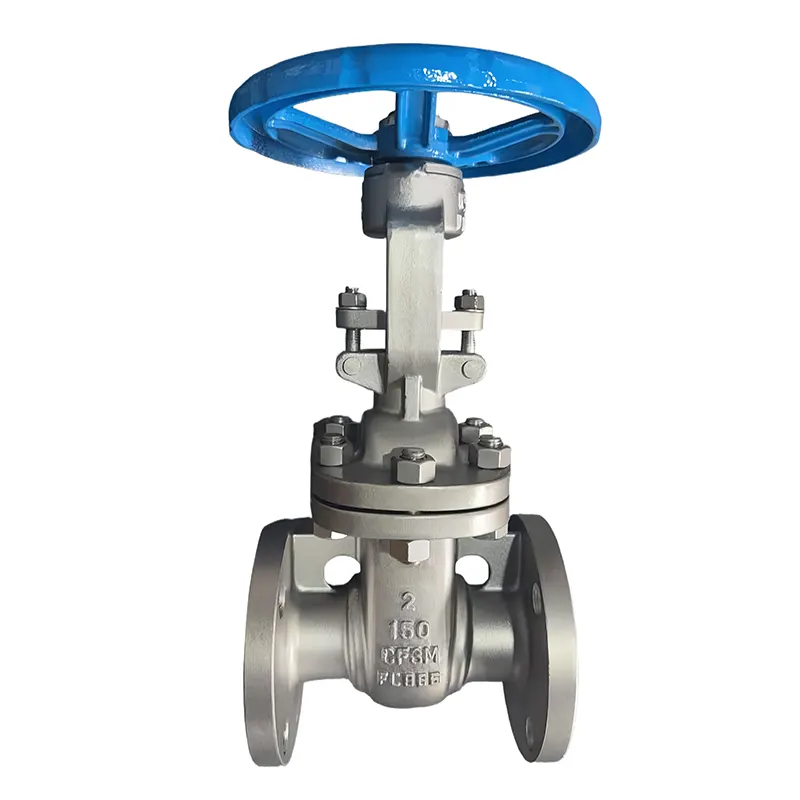

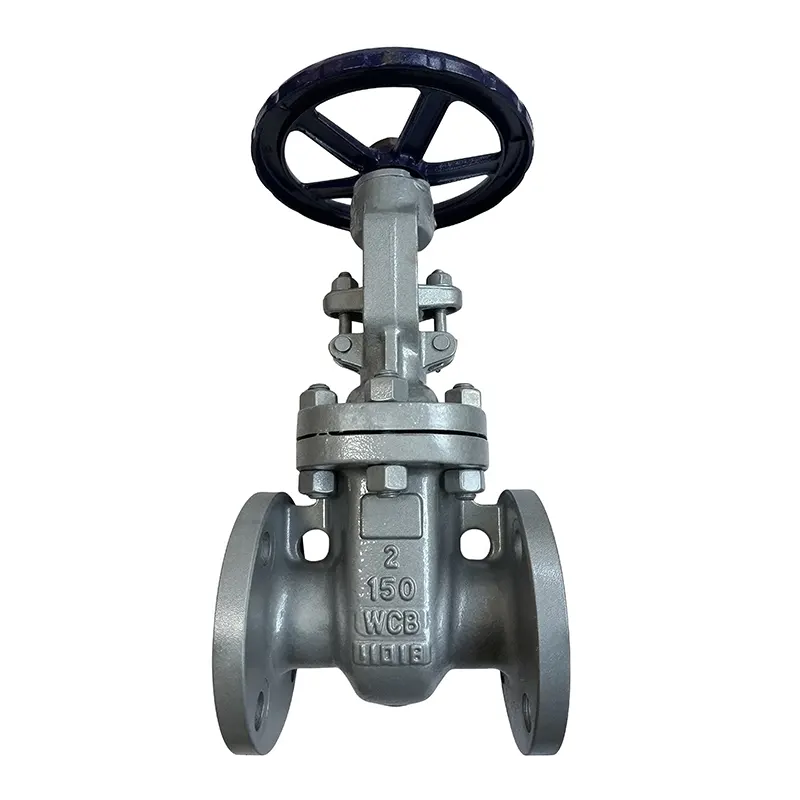

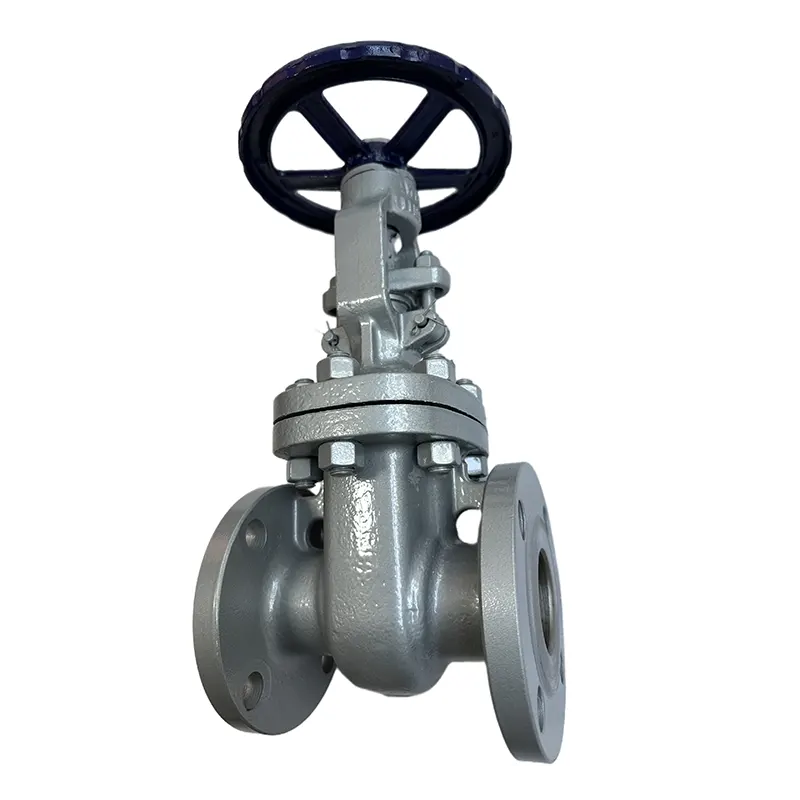

Vàlvula de compuerta d'alta pressió

Som un fabricant de vàlvules certificat amb credencials ISO i API, equipat amb línies de producció de precisió i un estricte control de qualitat de gamma completa, incloent proves hidrostàtiques API 598. Les personalitzacions OEM i ODM estan disponibles amb MOQ flexible per a comandes de prova i a granel. Les nostres vàlvules de comporta d'alta pressió resistents s'envien a tot el món i són molt elogiades pels clients d'enginyeria.

A quins tipus d'escenaris de treball es poden adaptar aquestes vàlvules de comporta d'alta pressió?

Actuen com a equips de tall d'aïllament complet per a canonades d'alta pressió, àmpliament utilitzats en el transport de petroli i gas, centrals tèrmiques, refineries químiques i línies de vapor d'alta temperatura. Obren o tanquen completament el flux per al manteniment de la canonada i el tancament d'emergència.

Atributs clau

Aquest tipus de vàlvula de comporta és adequada per a treballs d'acceleració o d'ajust de pressió?

Absolutament no. Aquestes vàlvules de comporta estan dissenyades exclusivament per a l'aïllament on-off. L'obertura parcial de la vàlvula provocarà una severa erosió de la superfície de segellat de la falca d'aliatge dur per mitjà de flux ràpid, donant lloc a fuites permanents. Es necessiten vàlvules reguladores especials per a la reducció de pressió i el control del cabal.

Quines matèries primeres entren en la fabricació d'aquestes vàlvules de comporta d'alta pressió?

Cos i capó: fosa A216 WCB, forjat A105, acer al carboni A350 LF2 de baixa temperatura

Tija de la vàlvula: acer inoxidable A182 F304, A182 F316 o 13Cr

Disc de falca: substrat d'acer al carboni amb superfície dura de Stellite

Cares del seient: aliatge dur Stellite / Inconel

Juntes de segellat: juntes d'anell metàl·lic RTJ, juntes d'espiral de grafit

En el servei de canonades d'alta pressió, quins avantatges fan que les vàlvules de comporta d'alta pressió siguin una millor opció en comparació amb les vàlvules de bola i les vàlvules de papallona?

En primer lloc, el seu pas total recte aporta una resistència al flux gairebé nul·la; les vàlvules de bola tenen cavitats atrapades i les vàlvules de papallona tenen obstruccions internes del disc que creen una pèrdua de pressió addicional.

En segon lloc, l'estructura de falca de segellat dur totalment metàl·lica pot suportar una pressió ultraalta de classe 2500 i una temperatura elevada, mentre que les vàlvules de bola i papallona de segellat suau fallaran sota càrregues tèrmiques i de pressió extremes.

En tercer lloc, els cossos gruixuts de paret gruixuda i els bonets soldats opcionals eliminen els riscos de fuites, que les vàlvules de papallona flotants de bola i hòstia no poden resoldre per a canonades mitjanes inflamables d'alta pressió crítiques.

En quart lloc, admeten la certificació de seguretat contra incendis API 6D, un estàndard de seguretat obligatori que la majoria de vàlvules de papallona no poden complir.

Quins dissenys estructurals bàsics distingeixen una vàlvula de comporta d'alta pressió estàndard?

Diàmetre recte de conducte total per reduir la pèrdua de flux

Falca sòlida o dividida recoberta amb aliatge Stellite per a un segellat de metall a metall hermètic a les bombolles

Cos d'acer al carboni fos/forjat de paret gruixuda, capó soldat per cargol o resistent a la pressió

Juntes de brida d'anell metàl·lic RTJ per a un segellat fiable d'alta pressió

Segell de la tija del seient posterior multicapa per aturar les fuites mitjanes externes

Totalment compatible amb API 6D, ASME B16.34, passant proves hidrostàtiques i de seguretat contra incendis API 598

Múltiples opcions d'accionament: volant, caixa de canvis, actuador elèctric, pneumàtic o hidràulic
