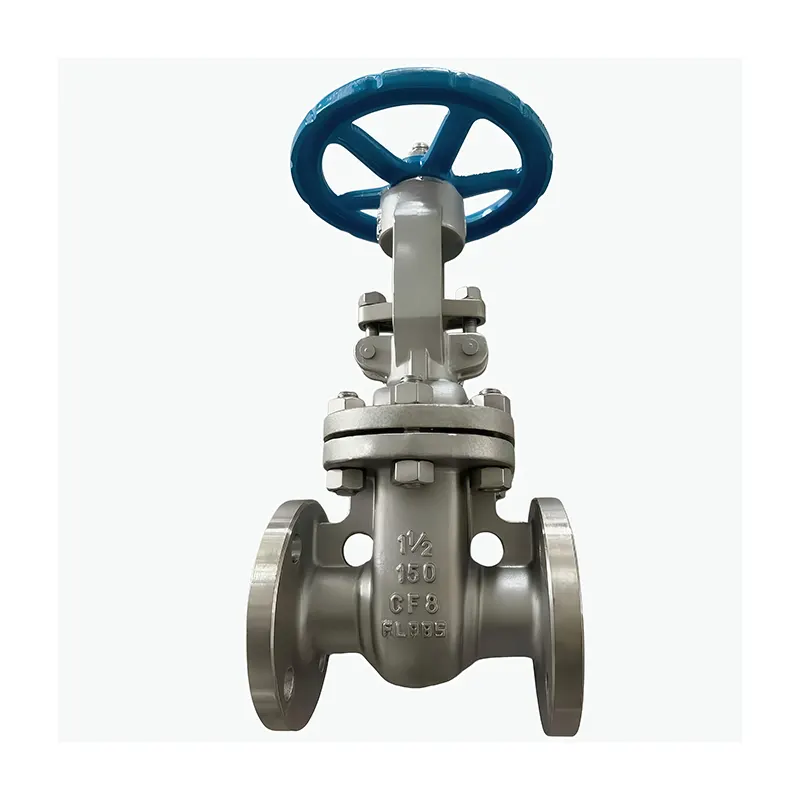

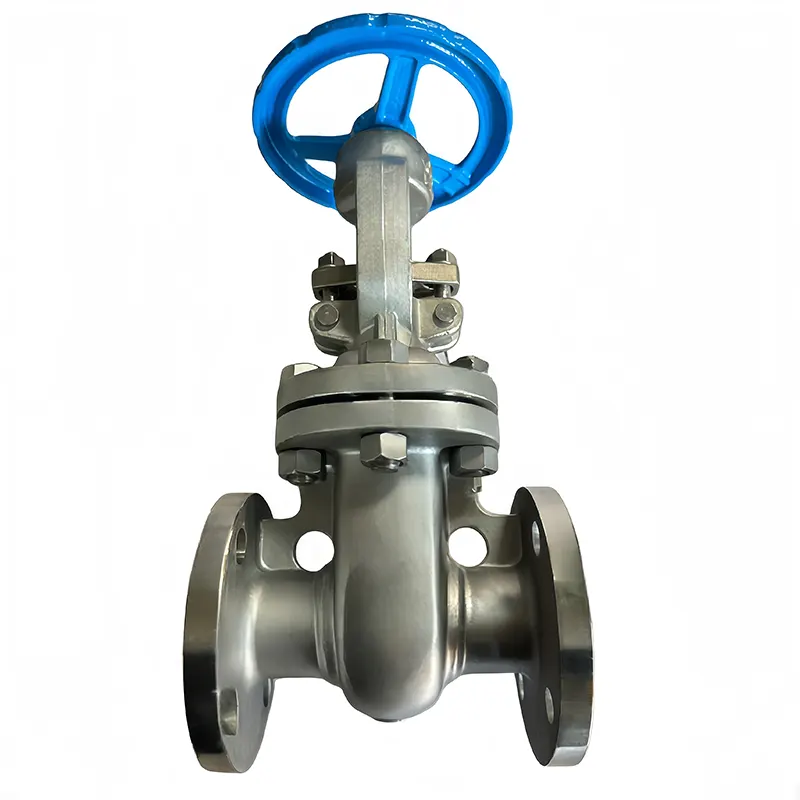

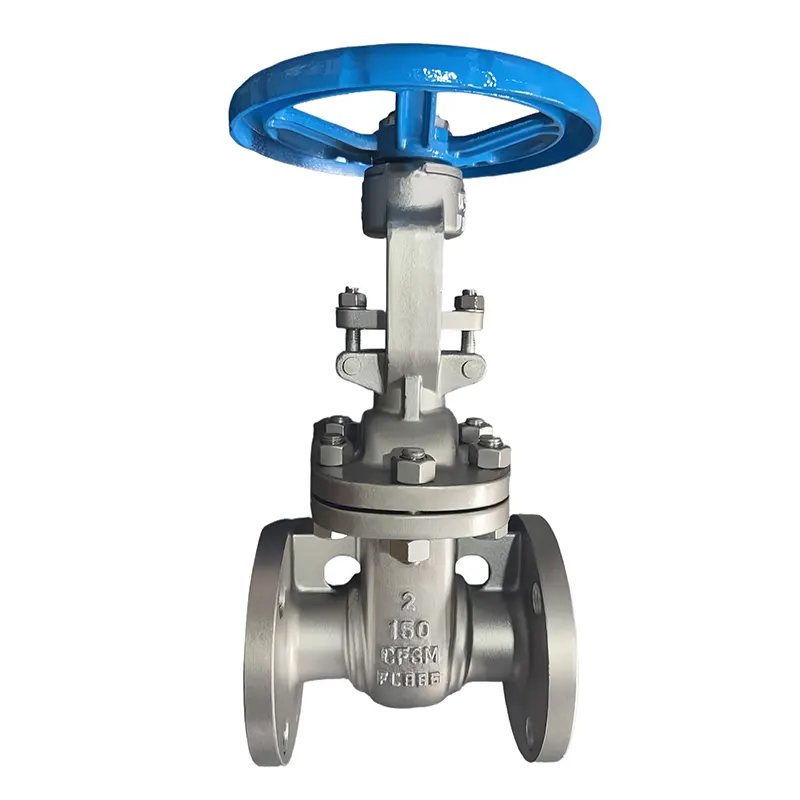

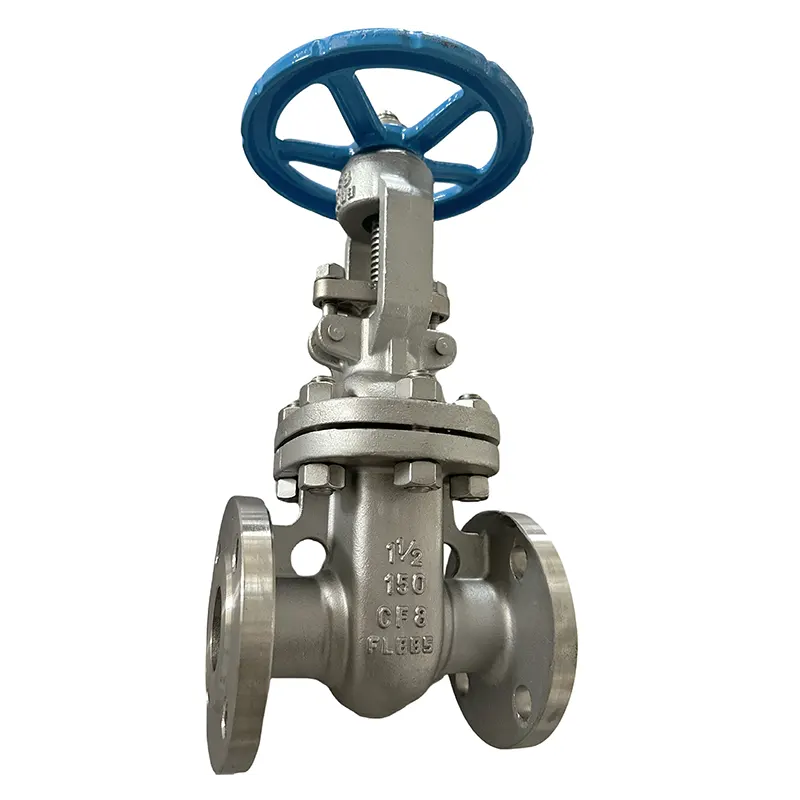

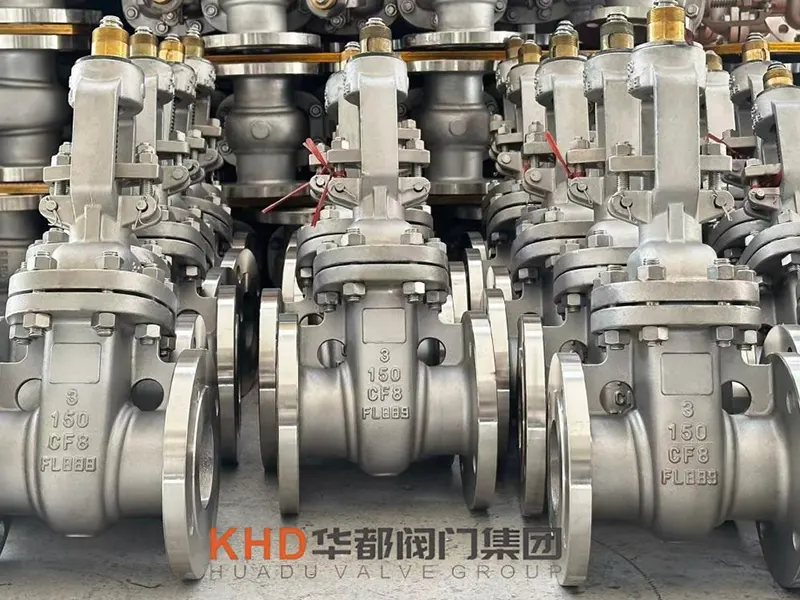

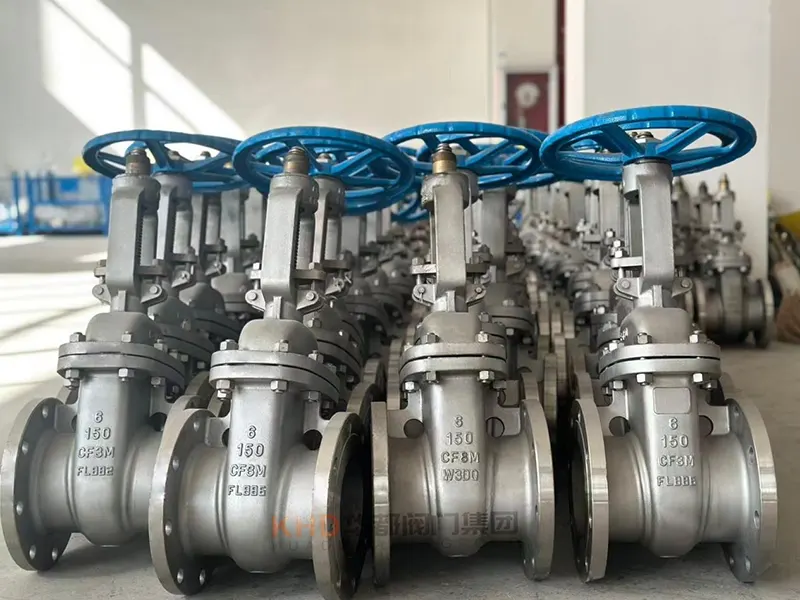

Vàlvula de comporta amb brida

Hi ha alguna distinció important entre la connexió amb brida i la connexió cargolada roscada a les vàlvules de comporta?

Les connexions amb brides utilitzen brides, cargols i juntes coincidents per enllaçar canonades i vàlvules. S'adapten a grans diàmetres de canonades i línies industrials d'alta pressió. El desmuntatge per a la reparació és senzill i el rendiment de segellat es manté estable a llarg termini.

Els extrems roscats es cargolen directament a canonades petites sense brides. Costen menys i ocupen menys espai d'instal·lació, però només s'adapten a línies de servei lleugeres de mida petita i de baixa pressió. Les juntes roscades són propenses a filtracions a altes temperatures i condicions de treball dures, i són difícils de desmuntar més tard.

Atributs clau

Està bé utilitzar vàlvules de comporta amb brides per frenar o ajustar el flux de fluids?

No recomanem en absolut estrangular el flux amb vàlvules de comporta amb brides. Aquestes vàlvules estan dissenyades estrictament per a estats totalment oberts o tancats.

Mantenir la falca mig oberta permet que el medi de flux ràpid impacti contínuament a la superfície de segellat, que rascarà i desgastarà el seient ràpidament, donant lloc a una fuita permanent. L'obertura parcial també provoca una forta vibració i un cop d'ariet que danya la vàlvula i les canonades connectades. Les vàlvules de globus o vàlvules de bola són molt més adequades si es necessita un ajust de cabal.

Quins rangs de mida regular i classificacions de pressió solen incloure l'extrem amb brida de la vàlvula de compuerta?

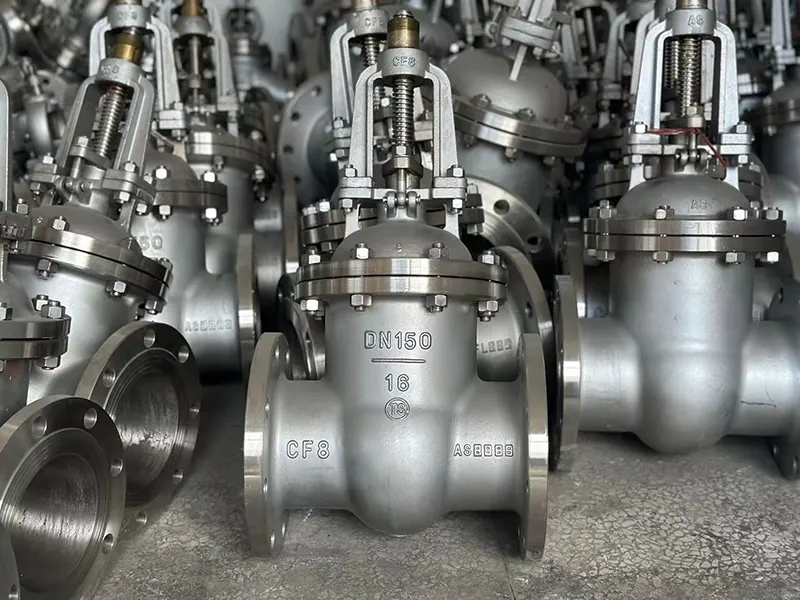

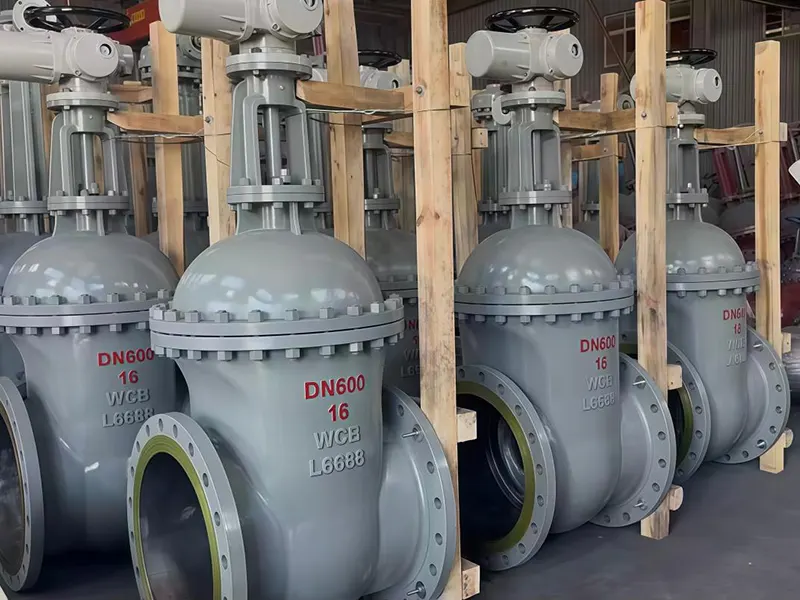

Les mides nominals habituals cobreixen DN50 a DN1200. DN80, DN100, DN150, DN200 i DN300 són les nostres mides més venudes per a projectes industrials i municipals.

Els graus de pressió estàndard inclouen dos sistemes principals:

estàndard GB PN10, PN16, PN25, PN40; Classe ANSI 150, Classe 300, Classe 600.

PN16 i Classe 150 funcionen per a la majoria de canonades d'aigua, vapor i productes químics generals, mentre que els nivells de pressió més alts gestionen escenaris de treball petroquímic i de vapor d'alta temperatura.

Quines matèries primeres típiques s'adopten per a la fabricació de vàlvules de comporta amb brides?

Els materials del cos de la vàlvula i de la falca es trien segons el medi i la temperatura:

Acer al carboni WCB: la nostra opció principal, força sòlida per a l'oli normal, l'aigua i el vapor de temperatura mitjana

Acer inoxidable SS304 / SS316: anticorrosió, ideal per a líquids químics i canonades d'aigua de mar

Ferro dúctil: elecció econòmica per a sistemes d'aigua neta municipal de baixa pressió

També es combinen diferents accessoris de segellat: embalatge de grafit per a vapor d'alta temperatura, RPTFE per a mitjans corrosius febles i aliatge dur Stellite per a cares de segellat d'alta pressió resistents al desgast.

Quins passos de manteniment diari hem de seguir per a les vàlvules de compuerta amb brides?

Fer comprovacions senzilles periòdiques pot fer que la vostra vàlvula de comporta duri molt més.

Assegureu-vos que només obriu o tanqueu completament la vàlvula, no la deixeu mig oberta ja que això desgastarà el segell ràpidament.

Comproveu els cargols de la brida cada pocs mesos. Premeu els solts i substituïu les juntes antigues si detecteu fuites al voltant de la junta.

Posa un lubricant especial a la tija de la vàlvula de tant en tant perquè el mànec giri sense problemes sense que s'enganxi.

Netegeu la pols i l'acumulació de productes químics de la vàlvula exterior per evitar la formació d'òxid al cos i a les brides.

Si la vàlvula encara filtra quan està completament tancada, desmunteu-la per netejar o canviar les falques i els seients de segellat gastats.

Si la vàlvula no s'utilitzarà durant un temps, deixeu-la completament oberta i cobreixi la tija per protegir-la de l'òxid i la brutícia.
