Vàlvula de bola fixa d'acer inoxidable Vàlvula de bola amb brida forjada

Característiques del producte

- Estructura de boles fixa muntada en muñón, adequada per a condicions de treball de gran forat i alta pressió.

- Cos de vàlvula forjat amb material dens, alta resistència mecànica i bon rendiment anticorrosió.

- Disseny de port complet, petita resistència al flux, gran capacitat de flux, convenient per a la neteja de canonades.

- El seient flotant amb molla realitza un tancament hermètic bidireccional i una baixa taxa de fuites.

- Disseny de tija anti-explosió, construït en una estructura antiestàtica i segura contra incendis que compleix amb API 607.

- Seient autoalleujat per sobrepressió anormal de la cavitat per millorar la seguretat de funcionament.

- Parell de funcionament baix, admet cicles freqüents d'obertura i tancament per a un servei estable a llarg termini.

Atributs clau

Estructura del producte

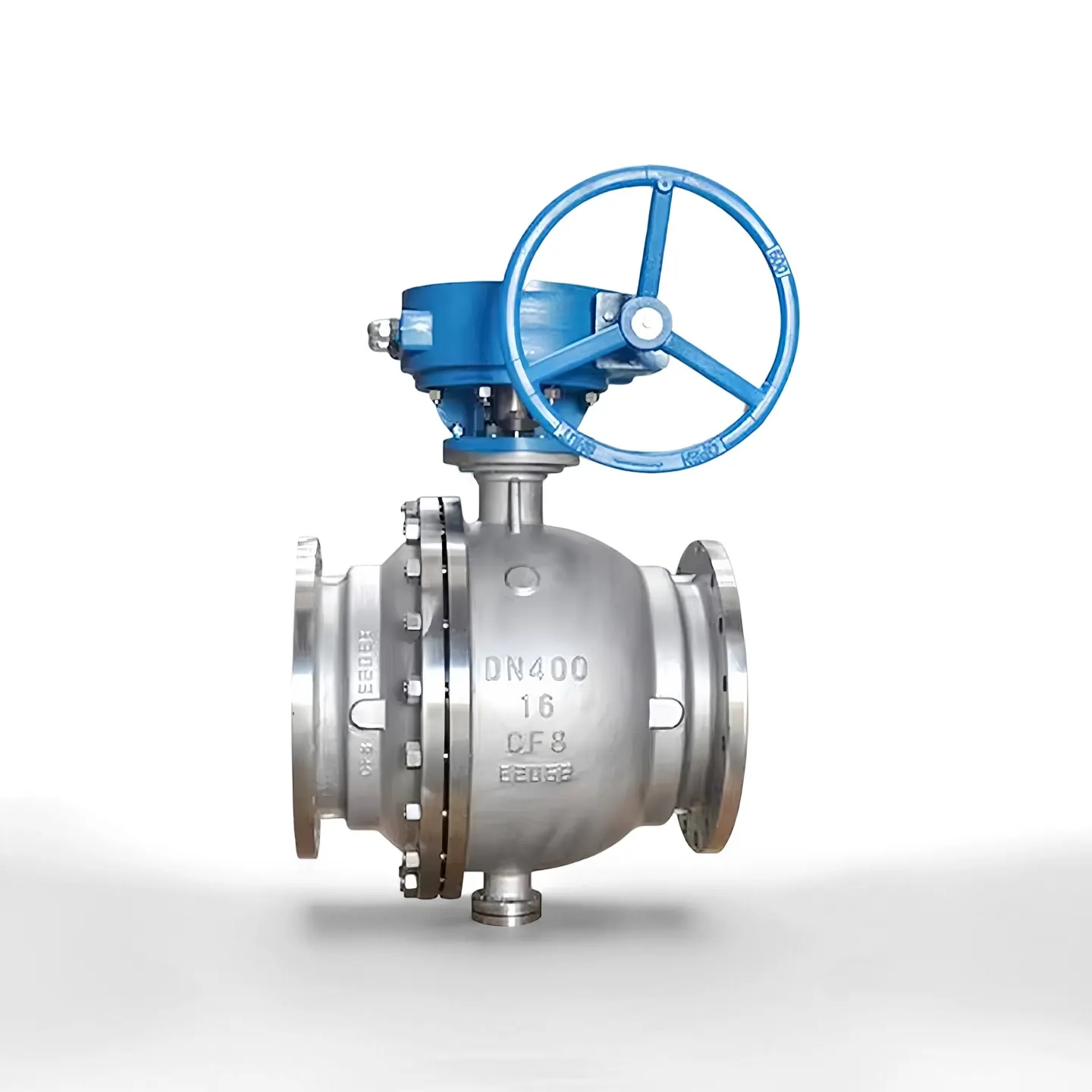

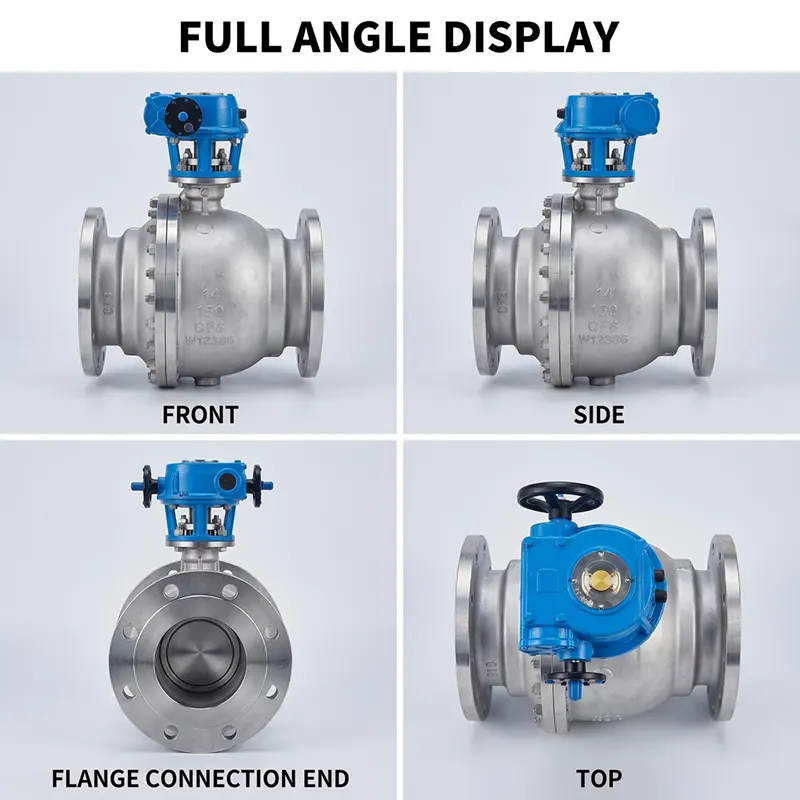

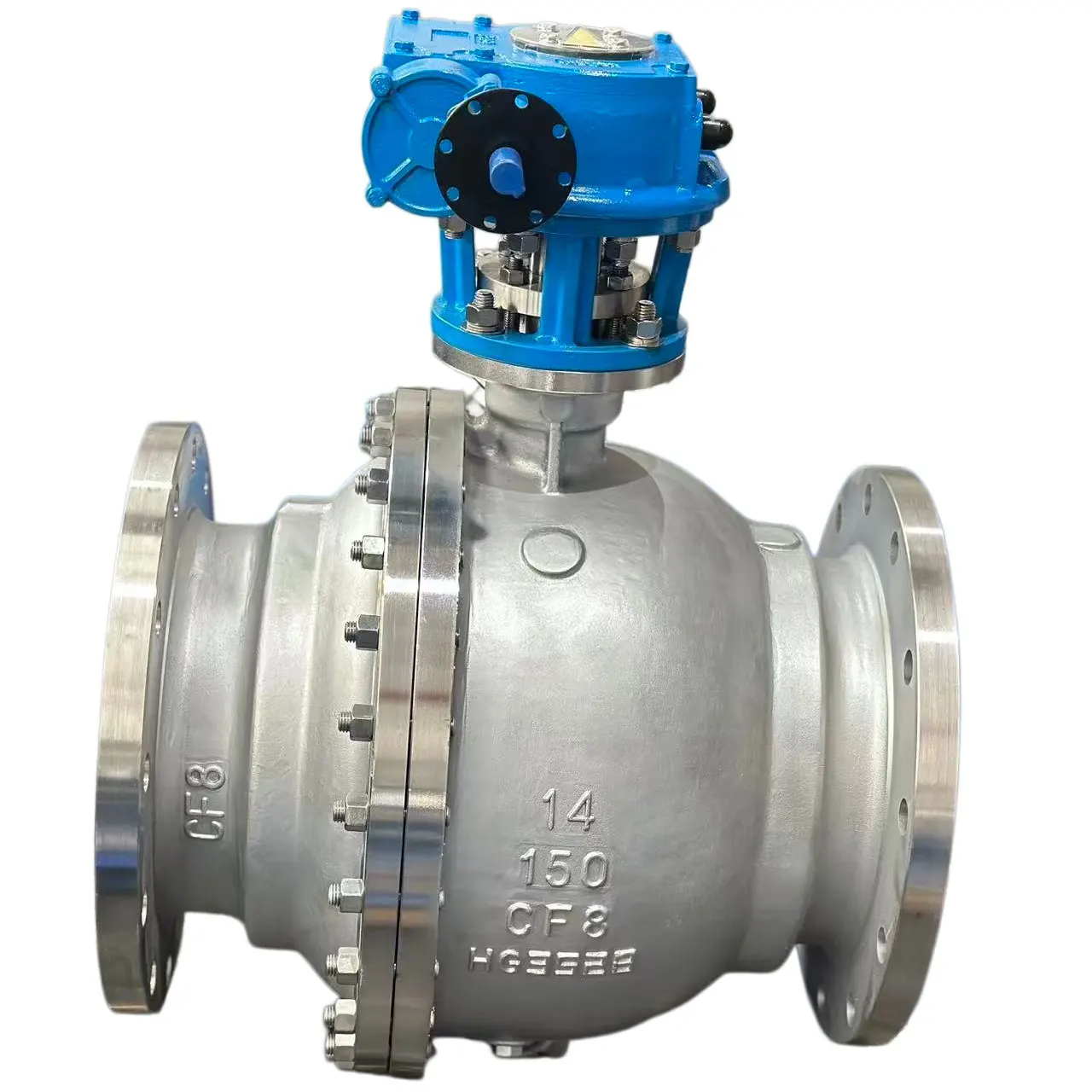

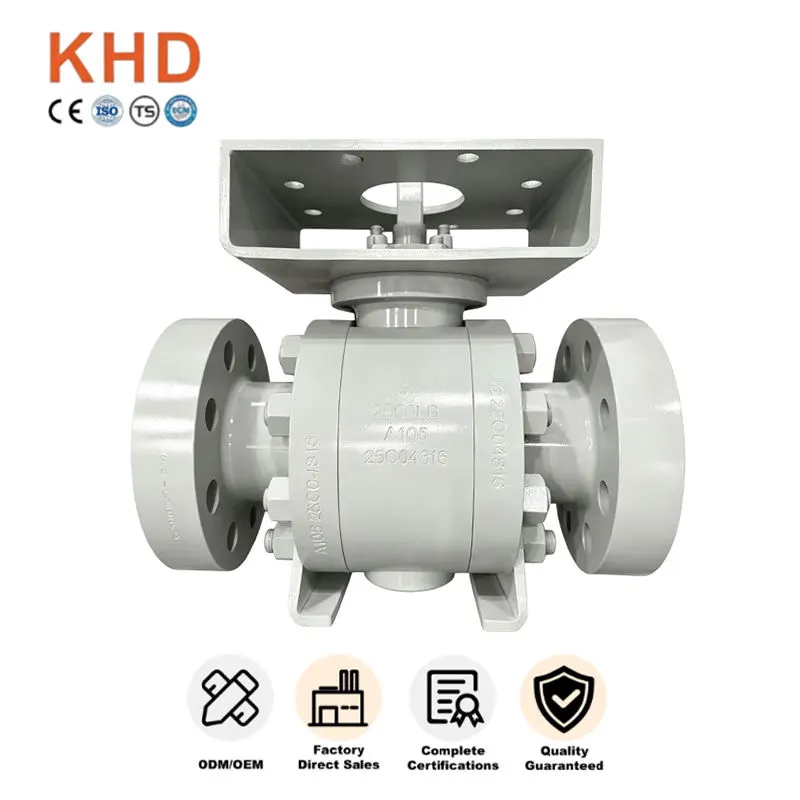

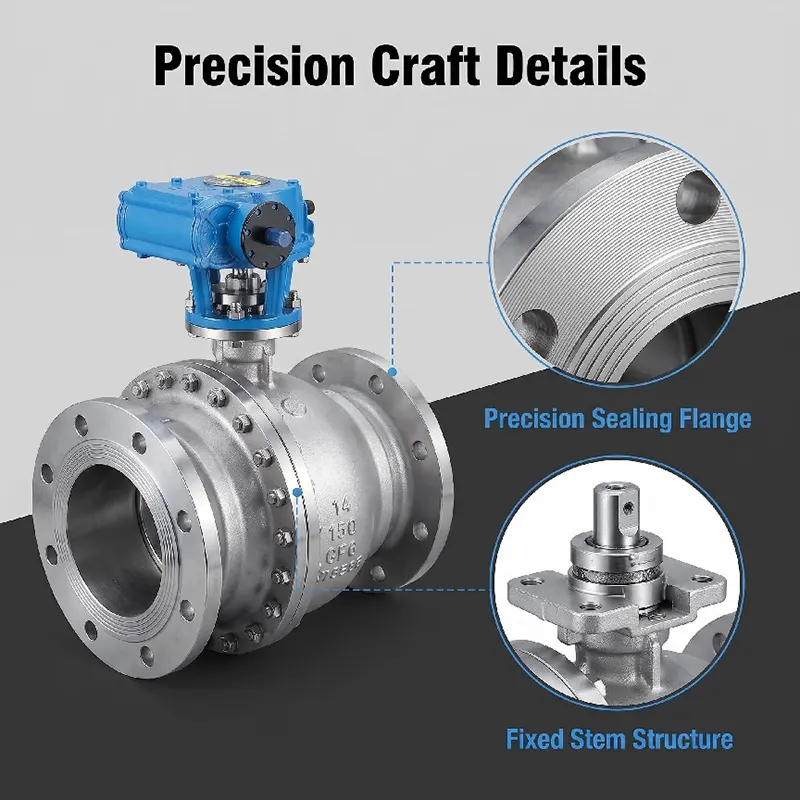

Es tracta d'una vàlvula de bola fixa d'acer inoxidable forjada amb brides. La bola està suportada per eixos de muñón superior i inferior en lloc de flotar per la força del seient. Els components principals inclouen el cos de la vàlvula forjat, el capó, la bola fixa, els eixos superiors i inferiors del muñón, els seients flotants precarregats de molla, la tija anti-explosió, els extrems de connexió de brida i el coixinet de muntatge superior ISO 5211 per als actuadors. La funció de doble bloqueig i sagnat es pot proporcionar a petició. Opcions de cara de brida: RF, RTJ.

- Cos de la vàlvula / capó: acer inoxidable forjat A182 F304 / A182 F316L

- Bola: acer inoxidable forjat, cromat dur o cara dura de Stellite

- Tija: acer inoxidable A182 F316

- Segell del seient: PTFE / RPTFE per a segell suau; Stellite 6 aliatge dur per a segellat dur de metall

- Junta i junta tòrica: FKM, PTFE, personalitzat per a diferents medis de temperatura

- Perns: Perns d'acer inoxidable B8 / B8M

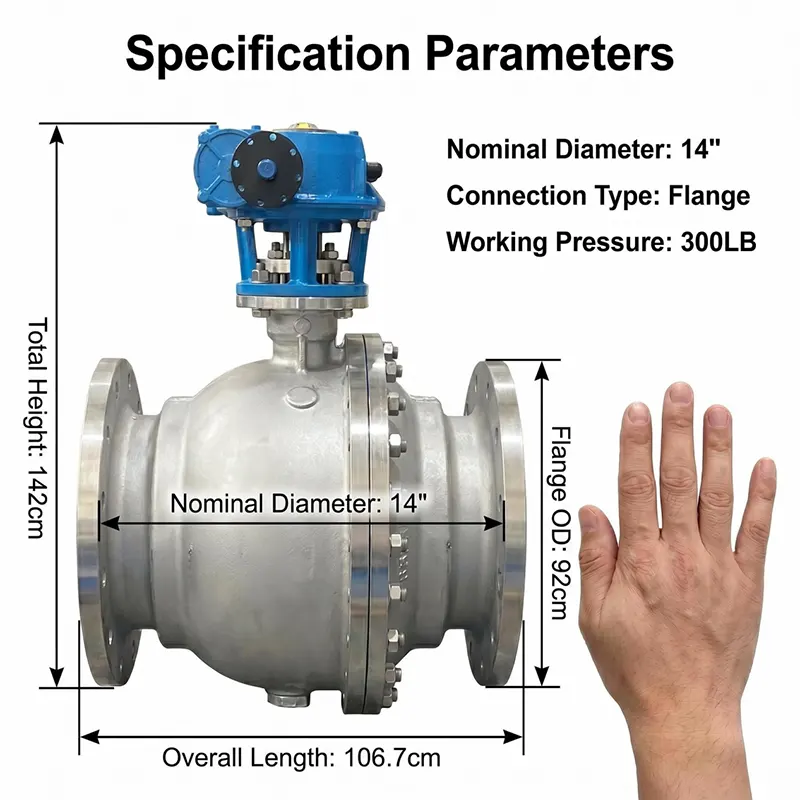

Interval de pressió i temperatura

- Classe de pressió: PN16-PN100, Classe 150-Class 2500

- Temperatura de treball:

•Versió de segell suau: -29℃ ~ +200℃

•Versió de metall dur: -29℃ ~ +425℃

-Estàndard de prova: API 598, prova de closca 1,5 vegades la pressió nominal; prova del seient 1,1 vegades la pressió nominal

-Rang de mides: DN50-DN600 (NPS2"-NPS24")

Tipus d'operacions

-Manual: operador d'engranatges de cuc per a grans exigències de parell

-Pneumàtic: actuador pneumàtic d'efecte simple / doble efecte, amb interruptor de límit i vàlvula solenoide

-Elèctric: Actuador elèctric tipus on-off o modulant per a control automàtic remot

- Accionament hidràulic / electrohidràulic disponible a petició especial

Tots els actuadors s'ajusten a la plataforma de muntatge ISO 5211.

Aplicacions

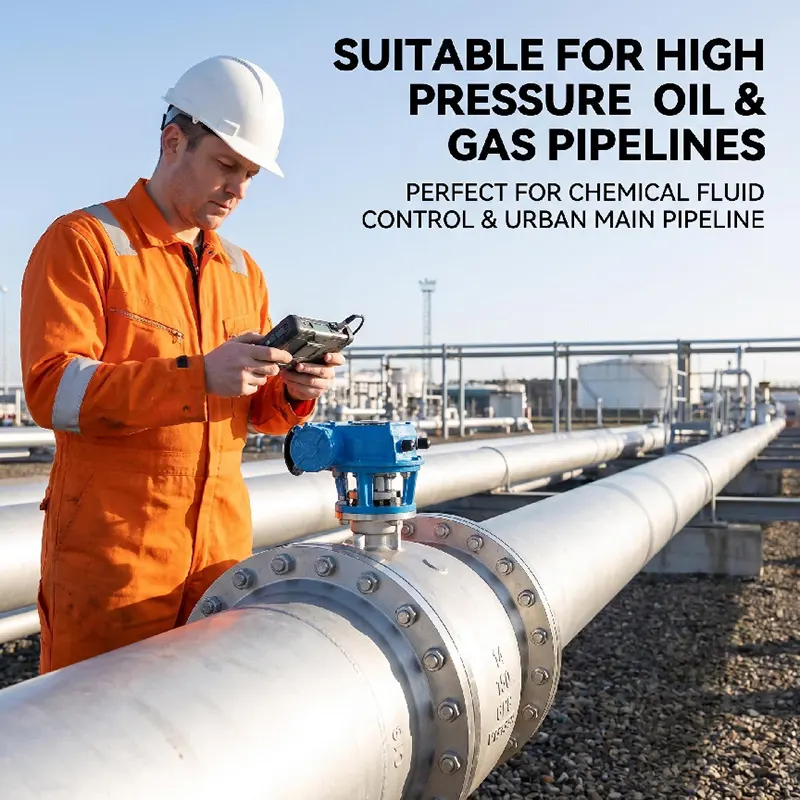

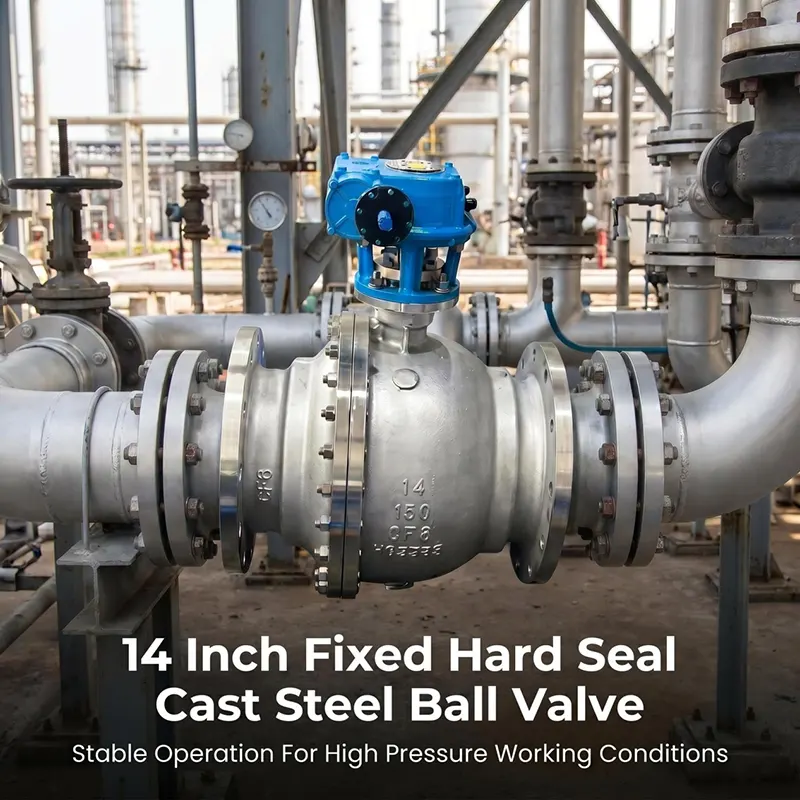

Àmpliament adoptat per al servei d'encès i aïllament de líquids, gasos i medis corrosius. S'utilitza principalment en gasoductes de llarga distància de petroli i gas, plantes petroquímiques, processament químic, generació d'energia, tractament d'aigua, GNL i altres projectes industrials pesats.

Per què triar la nostra vàlvula de bola fixa d'acer inoxidable vàlvula de bola amb brides forjada?

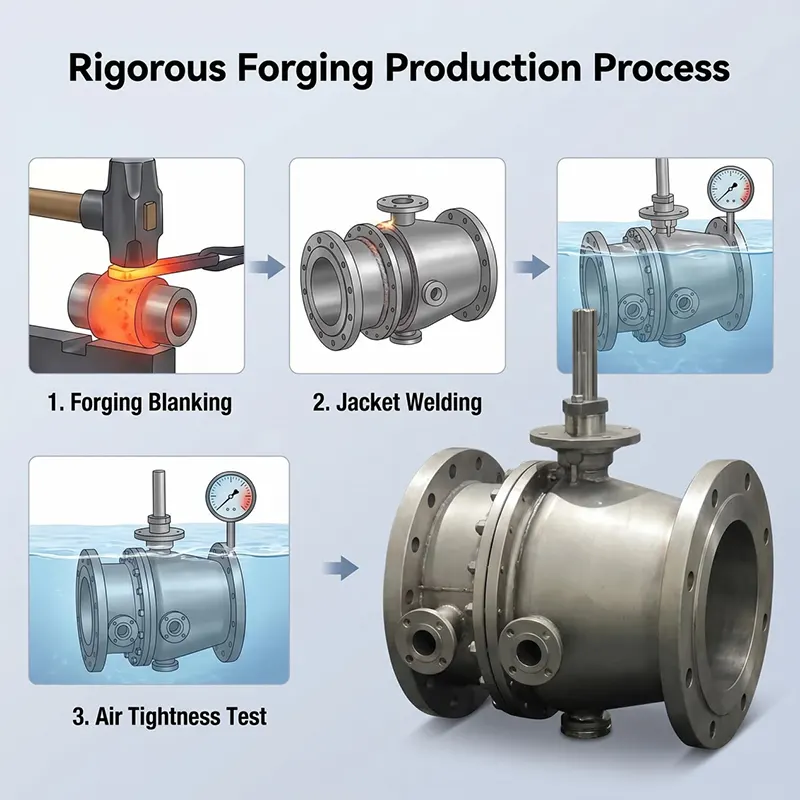

1. Adopta un procés complet de forja, material intern compacte sense defectes de porositat de fosa, s'adapta a la canonada d'alta pressió d'alta pressió.

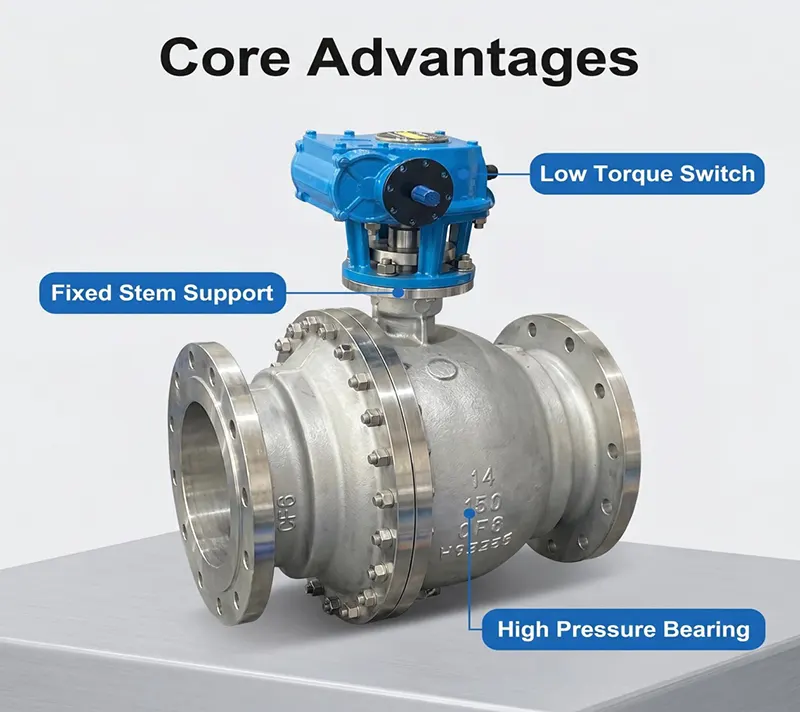

2. El disseny de bola fixa de muñón redueix molt el parell de funcionament per a condicions de treball d'alta pressió de gran mida.

3. Inspecció estricta de material entrant, cada vàlvula passa la prova completa de fuites hidrostàtiques i de seient de gas abans del lliurament.

4. Admet dues versions de segell suau i de metall dur per adaptar-se a diferents exigències de temperatura i mitja.

5. Oferim suport tècnic complet, revisió de dibuixos i orientació postvenda per al vostre projecte.

Guia de compres

Si us plau, proporcioneu la informació següent quan envieu la consulta:

1. Mida nominal i classe de pressió

2. Mitjà de treball, temperatura de treball real

3. Tipus de segell: segell suau o segell dur de metall

4. Tipus d'operació (engranatge de cuc / pneumàtic / elèctric, etc.)

5. Brida estàndard i tipus de cara de brida (RF / RTJ)

6. Requisit especial: seguretat contra incendis, funció DBB, tractament anticorrosió, etc.

El nostre enginyer oferirà una proposta adequada segons les vostres condicions de treball.

Embalatge i enviament

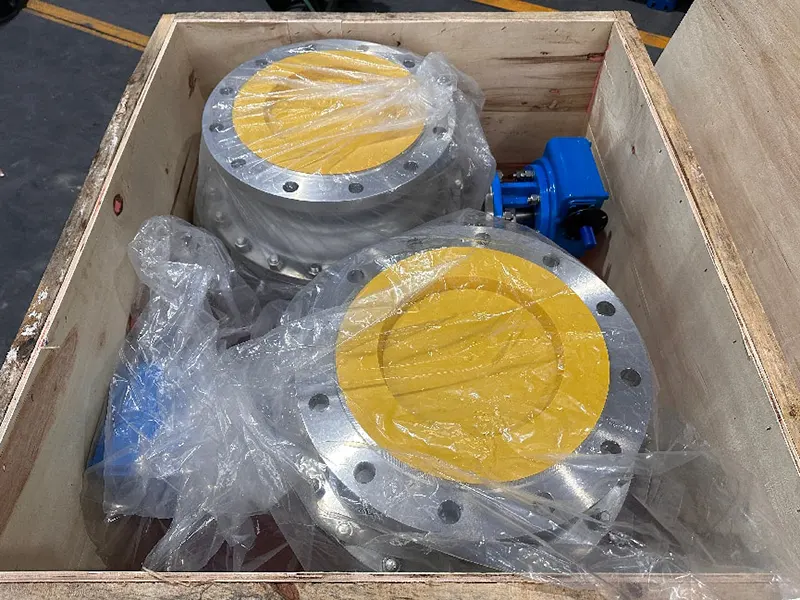

Cada vàlvula es netejarà i es protegirà abans de l'embalatge. Els ports de les vàlvules estan segellats amb taps de plàstic per mantenir neta la cavitat interna. Les vàlvules s'embalen en caixes de fusta contraxapada sòlida adequades per al transport marítim. Admetem EXW, FOB, CIF, DAP i altres termes comercials. Les mercaderies es poden lliurar al port marítim o al magatzem designat.

OEM i ODM

Acceptem comandes OEM i ODM. Podem personalitzar el material del cos, el material de segellat, l'estàndard de brida, la tija d'extensió especial, la pintura especial i el marcatge del logotip segons el dibuix del client o el requisit tècnic. MOQ flexible per a comandes de projectes.

Inspecció i proves

Cada vàlvula passa per una inspecció completa abans de l'enviament segons l'estàndard API 598.

- Inspecció d'entrada de matèries primeres: composició química del material i comprovació de propietats mecàniques, registre de traçabilitat del material proporcionat.

- Prova hidrostàtica de la carcassa: 1,5 vegades la pressió nominal per al cos de la vàlvula i el capó.

- Prova de fuites del seient: 1,1 vegades la pressió nominal, aigua o mitjà nitrogenat.

- Inspecció visual, control de dimensions, inspecció de pintura i acabat superficial.

- La prova de testimoni per part d'un institut de tercers com SGS, BV és acceptable a petició del client.

- Es pot subministrar un conjunt complet de documents, inclòs el certificat de prova de material MTC, l'informe de prova hidràulica i el certificat de conformitat.

Guia d'instal·lació i manteniment

- Netegeu bé la canonada abans de la instal·lació per netejar l'escòria de soldadura, la sorra i els residus, evitar danys a la cara de segellat.

- Munteu la vàlvula en la direcció correcta del flux, premeu els cargols de la brida en creu i uniformement.

- No mantingueu la vàlvula en la posició mig oberta per a l'emmagatzematge o l'estat de treball durant molt de temps.

- Per al funcionament normal, executeu el cicle de tancament d'obertura de carrera completa periòdicament per evitar que s'enganxi el segell.

- Comproveu la junta de brida i l'embalatge de la tija per detectar fuites externes durant la inspecció rutinària del lloc.

- Substituïu les peces de segell gastades durant l'aturada planificada; utilitzeu material de segell coincident per al vostre mitjà de treball.

- Si està equipat amb actuador, comproveu el parell de l'actuador i l'estat de l'interruptor de límit regularment.

Servei postvenda

-Període de garantia: 12 mesos de garantia a comptar des de la data d'enviament, contra defectes de fabricació.

-Oferim suport tècnic que inclou la revisió del dibuix, la confirmació de paràmetres i la guia d'operacions.

-El nostre equip d'enginyers respon les consultes tècniques en 24 hores laborables.

-Les peces de recanvi (seients, juntes, embalatge de tija) estan disponibles per tornar a demanar.

- Es pot organitzar una consulta tècnica in situ per a comandes de projectes a gran escala.

Nota: La garantia NO cobreix els danys causats per una instal·lació incorrecta, un mal funcionament o un estat del medi inadequat.

Productes recomanats relacionats

-Vàlvula de bola flotant (vàlvula de bola d'acer inoxidable de 2 peces / 3 peces)

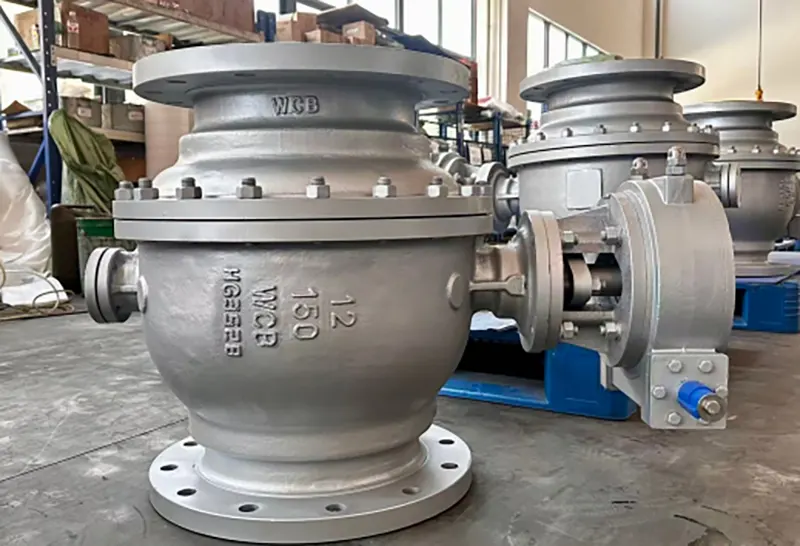

-Vàlvula de bola fixa d'acer al carboni WCB

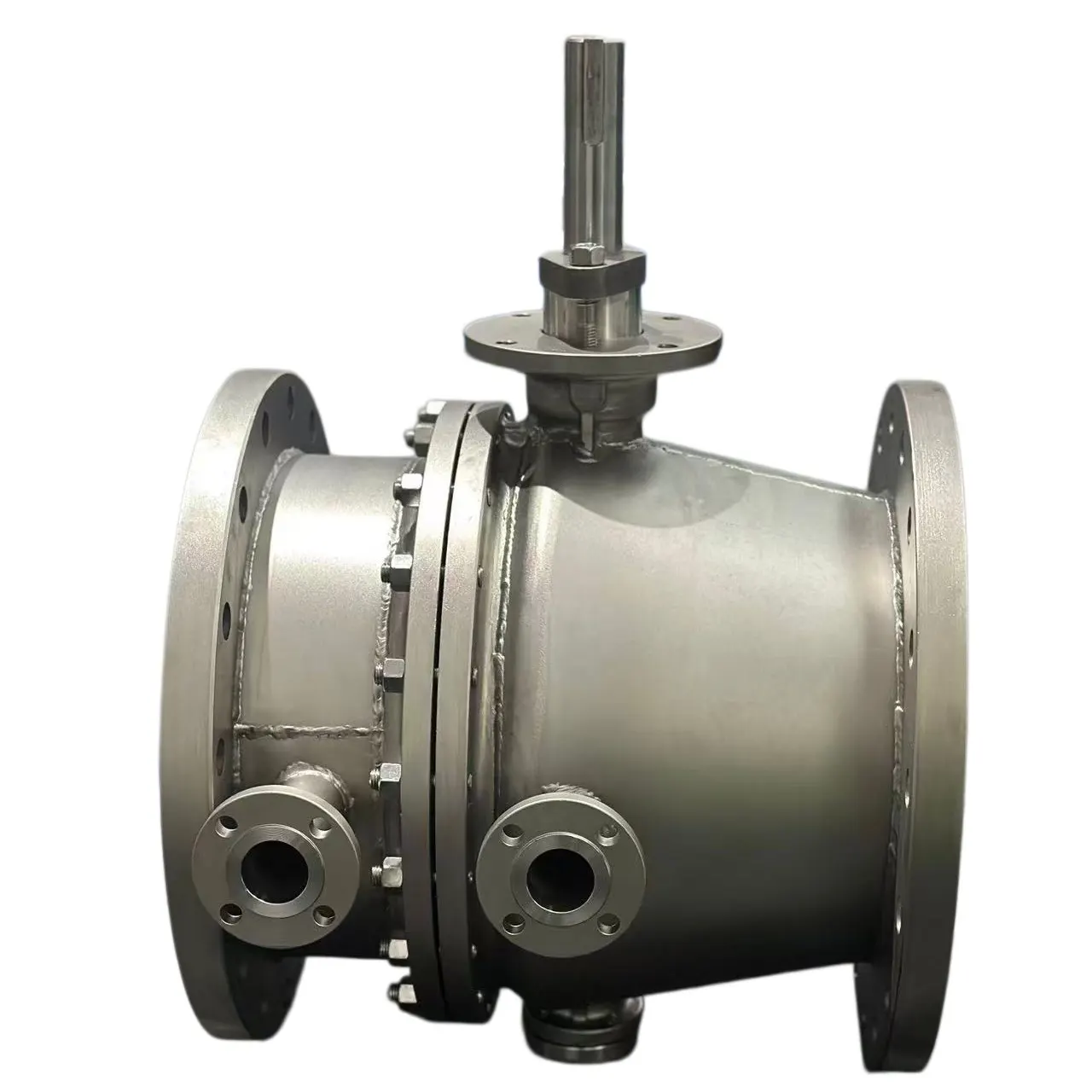

-Vàlvula de bola fixa aïllada amb jaqueta per mitjà d'alta viscositat

-Vàlvula de bola amb conjunt complet d'actuador pneumàtic/elèctric

-Vàlvula de bola fixa de metall dur per a servei d'alta temperatura

La nostra força de fàbrica

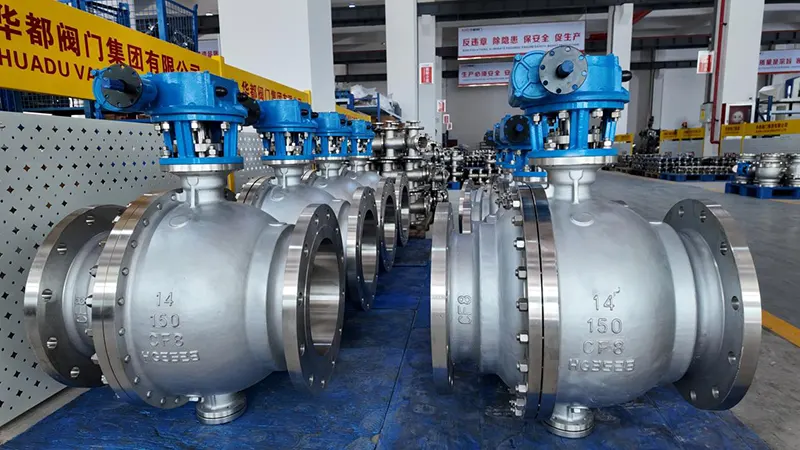

Huadu Valve Group es troba a Wenzhou, Xina, especialitzada en disseny, forja, mecanitzat i muntatge de vàlvules industrials. Tenim línies de producció completes que inclouen taller de forja, taller de mecanitzat CNC, taller de muntatge i laboratori de proves independent. Tots els processos de producció crítics s'acaben a casa, no estan totalment subcontractats. Tenim una gran experiència per a comandes de projectes de subministrament d'aigua, gas petrolier i petroquímics a l'estranger. Els nostres productes s'exporten al sud-est asiàtic, Orient Mitjà, Europa i altres regions.

Truqueu per consultar

Si us plau, envieu-nos els vostres requisits detallats de condicions de treball, com ara la mida, la pressió, el mitjà, la temperatura, el tipus d'operació i les demandes especials. El nostre equip tècnic avaluarà i prepararà un pressupost formal per a vostè en breu. Benvingut la comanda de mostra i la cooperació amb grans projectes.
